授权公布号:CN212397963U
高速冷镦机
有效
申请
2020-07-17
申请公布
1970-01-01
授权
2021-01-26
预估到期
2030-07-17
| 申请号 | CN202021415157.8 |
| 申请日 | 2020-07-17 |
| 授权公布号 | CN212397963U |
| 授权公告日 | 2021-01-26 |
| 分类号 | B21J9/06;B21J13/10;B21K27/00;B21K27/06 |
| 分类 | 基本上无切削的金属机械加工;金属冲压; |
| 申请人名称 | 浙江东瑞机械工业有限公司 |
| 申请人地址 | 浙江省温州市瑞安市塘下镇凤都五路8号 |
专利法律状态
2021-01-26
授权
状态信息
授权
摘要

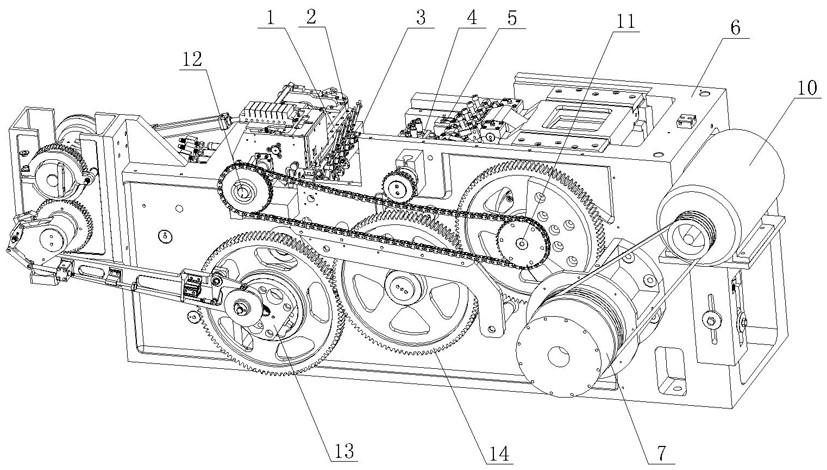

本实用新型公开了高速冷镦机,包括夹钳部件,夹钳部件的夹钳座上左右并排设置多组的夹钳单元,其特征在于:每组夹钳单元包括左右夹爪和夹钳轴,夹钳轴转动设于夹钳座上,夹钳轴的转动由开闭钳凸轮结构进行推动,夹钳轴的转动回位由夹钳轴回位弹簧进行推动,左夹爪固定连接于右夹臂上,右夹臂固定连接于本组夹钳单元的夹钳轴前轴端,右夹爪固定连接于左夹臂上,左夹臂转动连接于与本组夹钳单元相邻的左边组夹钳单元的夹钳轴前轴端,左右夹臂相互交错并在交错部位分别设有滑槽和推块,推块位于滑槽内。本实用新型夹钳开合及移动部分结构简单重量轻,快速切断线材并安全顶出,来实现冷镦作业的高速进行,同时安装调节方便,长时间保持工作精度。
