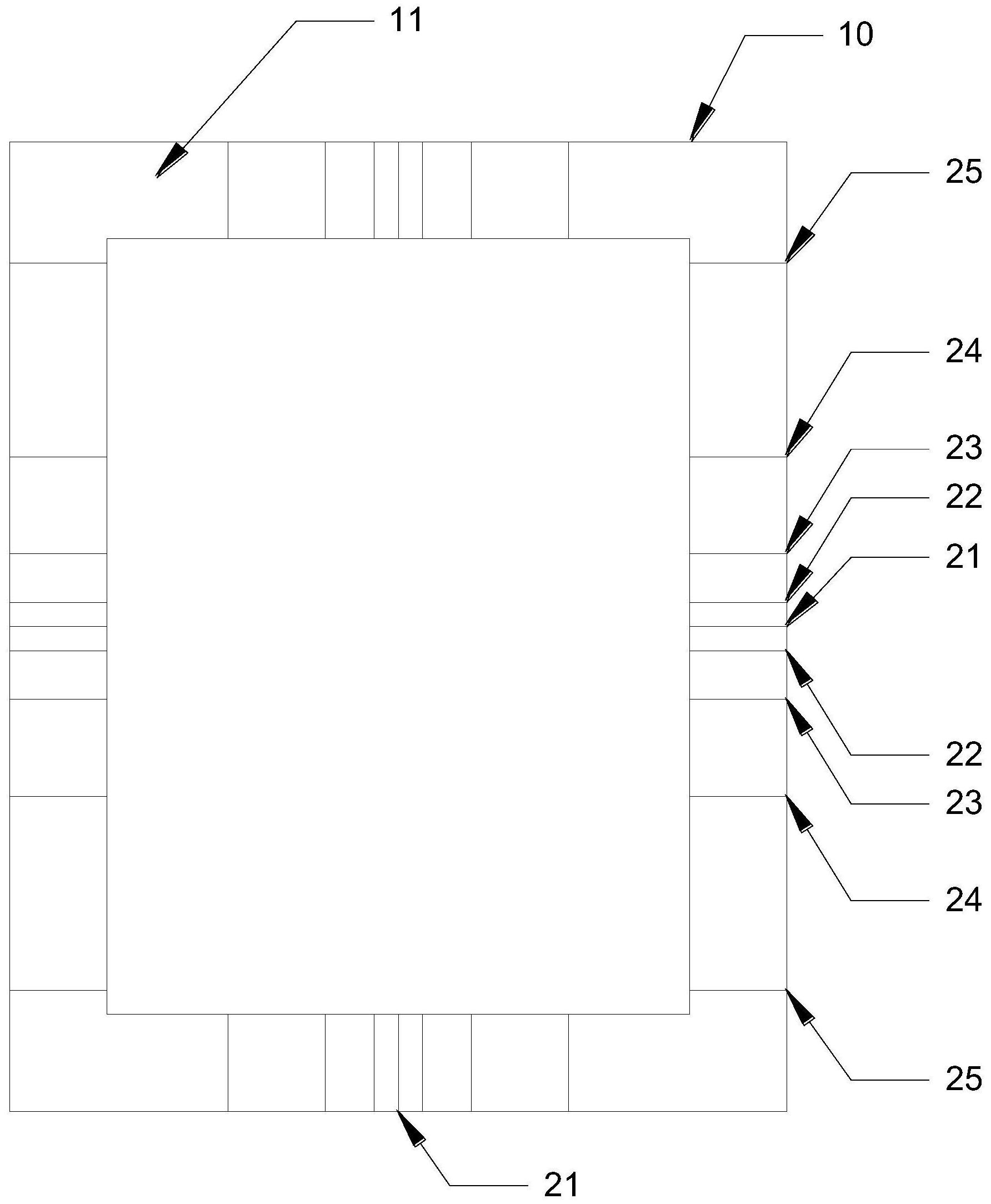

本发明公开了一种提升PCB板厚均匀性的方法及内层线路板流胶槽结构，涉及PCB制作工艺。针对现有技术中板厚极差大的问题提出本方案，流胶槽区域在四边的中心位置分别设置一中心流胶槽，在中心流胶槽两侧对称设置若干流胶槽；同一边中，相邻流胶槽之间的距离从中心流胶槽开始向两侧等比递增；所有的流胶槽分别连通流胶槽区域的内侧和外侧。其优点在于，提升印制电路板板厚均匀性，使得2.4mm板厚的产品，单板厚度极差由比现有技术降低约40％。
