授权公布号:CN115003058B
金手指引线设计方法、金手指引线结构及电路板
有效
申请
2022-05-16
申请公布
2022-09-02
授权
2024-03-22
预估到期
2042-05-16
| 申请号 | CN202210527555.6 |
| 申请日 | 2022-05-16 |
| 申请公布号 | CN115003058A |
| 申请公布日 | 2022-09-02 |
| 授权公布号 | CN115003058B |
| 授权公告日 | 2024-03-22 |
| 分类号 | H05K3/40;H05K3/00;H05K1/11 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | 深圳市景旺电子股份有限公司 |
| 申请人地址 | 广东省深圳市宝安区西乡街道铁岗水库路166号 |
专利法律状态
2024-03-22
授权
状态信息
授权
2022-09-20
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H05K3/40;申请日:20220516
2022-09-02
公布
状态信息
公布
摘要

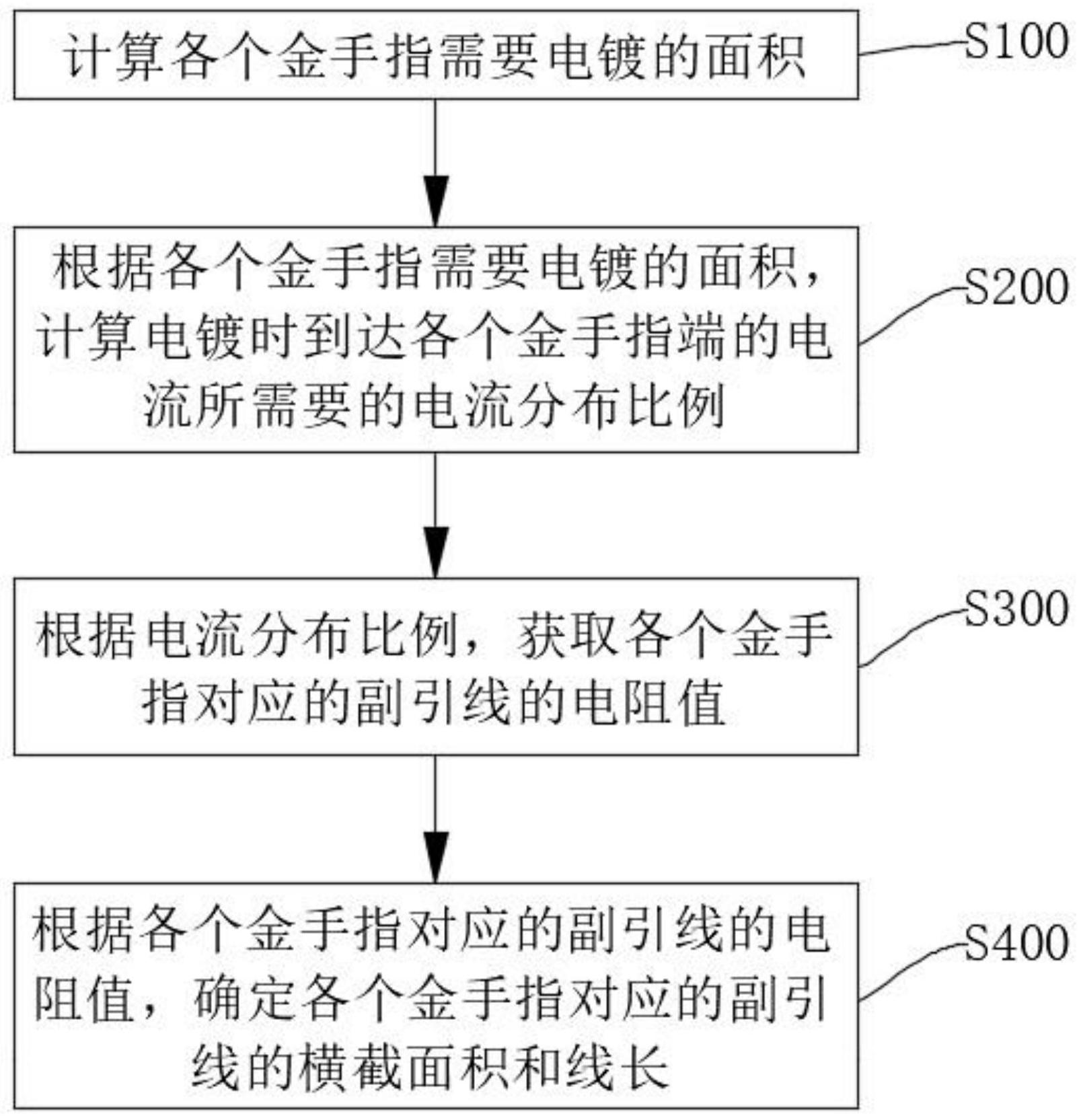

本申请涉及电路板技术领域,提供了一种金手指引线设计方法、金手指引线结构及电路板。该金手指引线设计方法包括:计算各个金手指需要电镀的面积;根据各个所述金手指需要电镀的所述面积,计算电镀时到达各个所述金手指端的电流所需要的电流分布比例;根据所述电流分布比例,获取各个所述金手指对应的副引线的电阻值;根据各个所述金手指对应的所述副引线的所述电阻值,确定各个所述金手指对应的所述副引线的横截面积和线长。本申请实施例提供的金手指引线设计方法可以使得金手指镀层厚度更加均匀。
