授权公布号:CN114501814B
印刷电路板镀金引线的去除方法及金手指的制作方法
有效
申请
2022-01-27
申请公布
2022-05-13
授权
2023-06-02
预估到期
2042-01-27
| 申请号 | CN202210098687.1 |
| 申请日 | 2022-01-27 |
| 申请公布号 | CN114501814A |
| 申请公布日 | 2022-05-13 |
| 授权公布号 | CN114501814B |
| 授权公告日 | 2023-06-02 |
| 分类号 | H05K3/00;H05K3/24 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | 深圳市景旺电子股份有限公司 |
| 申请人地址 | 广东省深圳市宝安区西乡街道铁岗水库路166号 |
专利法律状态
2023-06-02
授权
状态信息
授权
2022-05-31
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):H05K3/00;申请日:20220127
2022-05-13
公布
状态信息
公布
摘要

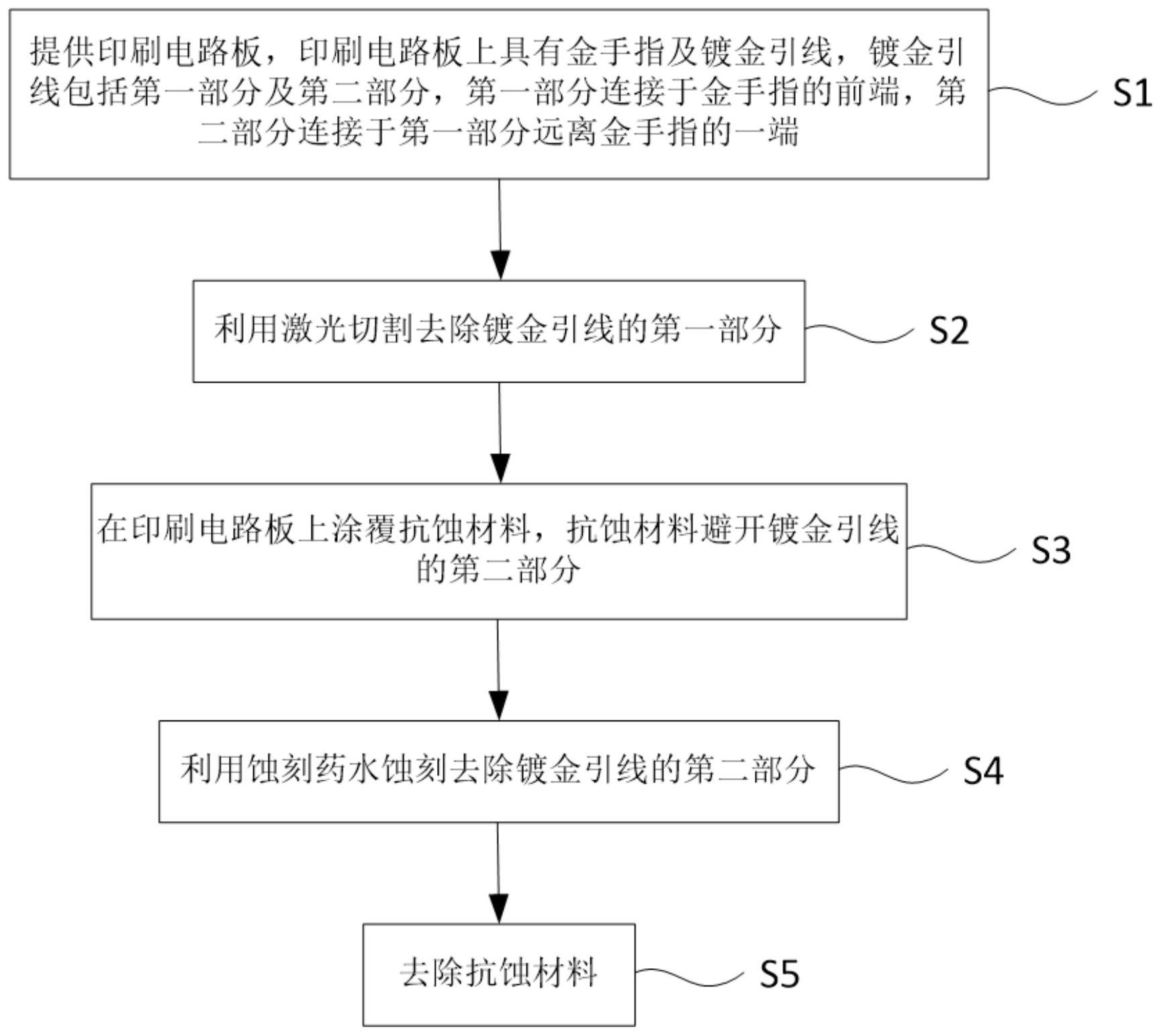

本申请涉及印刷电路板技术领域,公开了一种印刷电路板镀金引线的去除方法及金手指的制作方法。所述印刷电路板镀金引线的去除方法包括:提供印刷电路板,印刷电路板上具有金手指及镀金引线,镀金引线包括第一部分及第二部分,第一部分连接于金手指的前端,第二部分连接于第一部分远离金手指的一端;利用激光切割去除镀金引线的第一部分;在印刷电路板上涂覆抗蚀材料,抗蚀材料避开镀金引线的第二部分;利用蚀刻药水去除镀金引线的第二部分。本申请提供的印刷电路板镀金引线的去除方法及金手指的制作方法,可用于去除镀金引线以及制作金手指,能够解决因去除镀金引线引起的金手指出现悬金/悬镍现象的技术问题。
