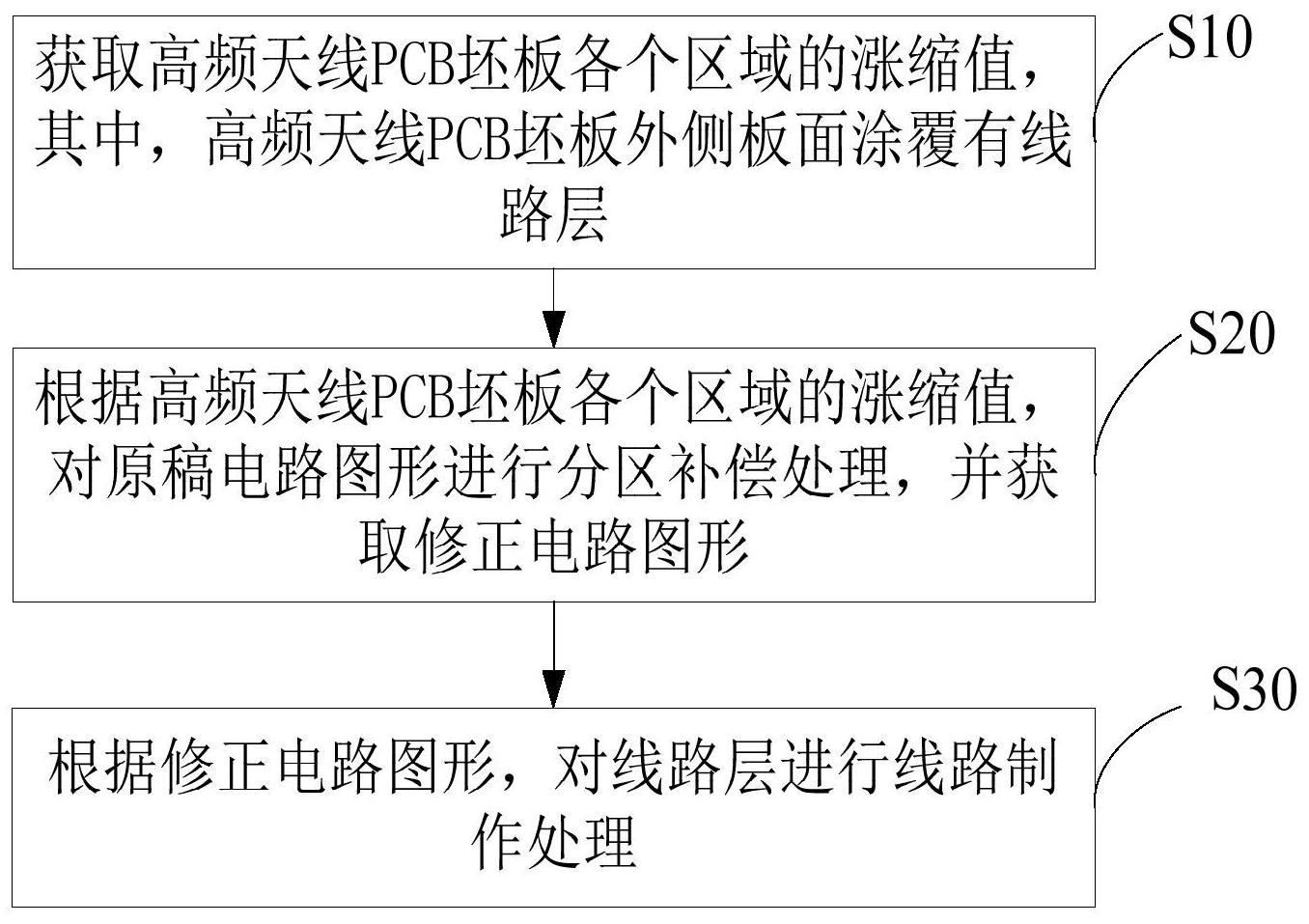

本发明提供了一种高频天线PCB板的制造方法，包括以下步骤：S10，获取高频天线PCB坯板各个区域的涨缩值，其中，所述高频天线PCB坯板外侧板面涂覆有线路层；S20，根据所述高频天线PCB坯板各个区域的涨缩值，对原稿电路图形进行分区补偿处理，并获取修正电路图形；S30，根据所述修正电路图形，对所述线路层进行线路制作处理。本发明的技术方案可提高高频天线的PCB板的线路匹配性，进而实现改善高频天线相位的目的。
