授权公布号:CN113375540B
电路板、电路板盲孔测试模块及其测试方法
有效
申请
2021-05-17
申请公布
2021-09-10
授权
2023-03-03
预估到期
2041-05-17
申请号 CN202110533950.0
申请日 2021-05-17
申请公布号 CN113375540A
申请公布日 2021-09-10
授权公布号 CN113375540B
授权公告日 2023-03-03
分类号 G01B7/00;G01B7/14;G01B7/15;H05K13/08
分类 测量;测试;
申请人名称 深圳市景旺电子股份有限公司
申请人地址 广东省深圳市宝安区西乡街道铁岗水库路166号

专利法律状态

2023-03-03 授权
状态信息
授权
2021-09-10 公布
状态信息
公布

摘要

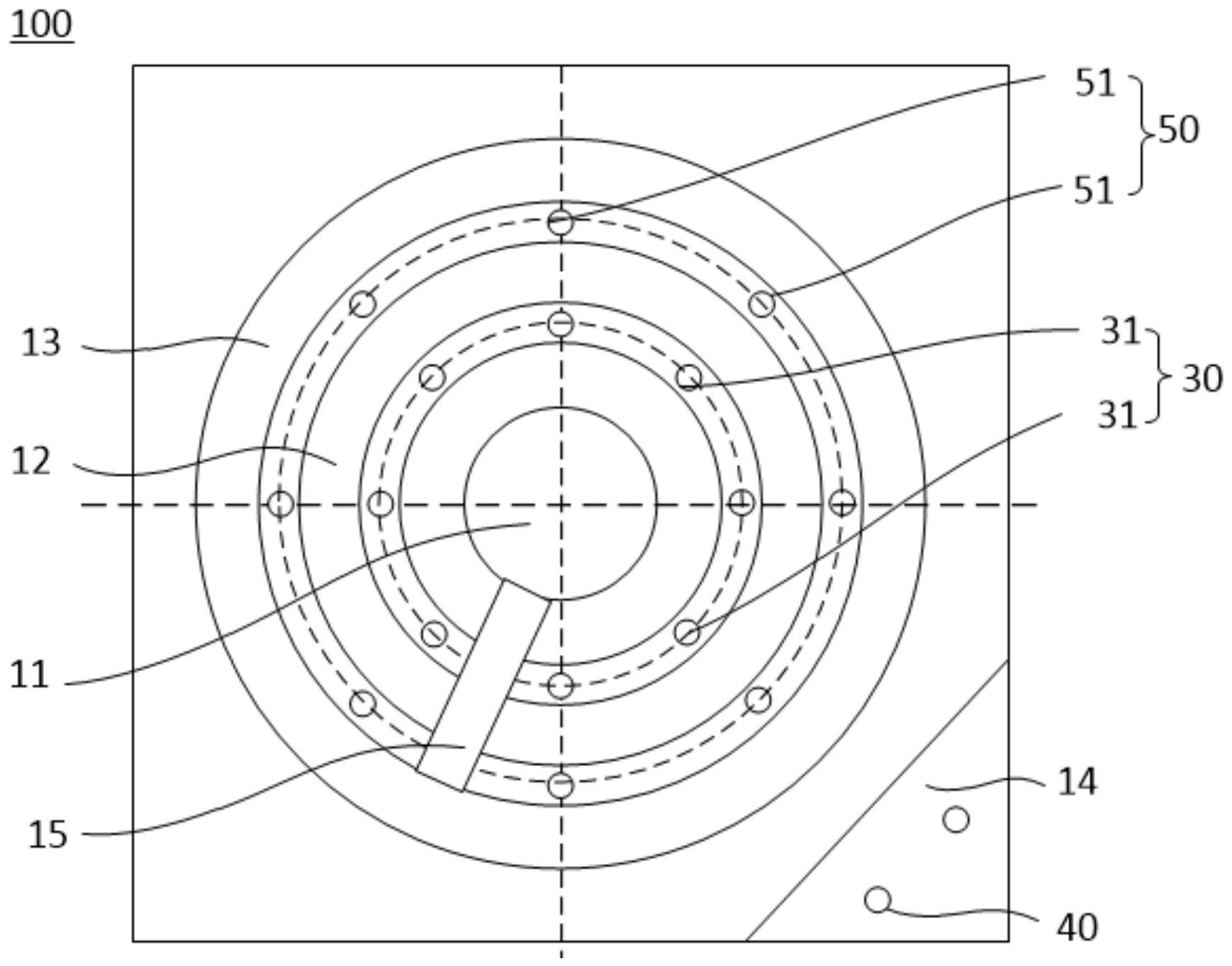

本发明适用于电路板领域,提出一种电路板盲孔测试模块,设于电路板中,电路板包括外层和第一内层,电路板盲孔测试模块包括:第一测试垫,设于电路板的外层,第一测试垫呈圆形或圆环形;导电垫,设于第一内层且与第一测试垫重叠设置;第一盲孔组件,包括多个沿一第一圆环均匀间隔排列的第一盲孔,每个第一盲孔的孔口设于外层,第一盲孔的孔底与导电垫相导通;第一圆环与第一测试垫同心设置,每个第一盲孔与第一测试垫之间具有第一预设间距;测试盲孔,测试盲孔的孔口设于电路板的外层,测试盲孔的孔底与导电垫相导通。本发明同时提出一种电路板盲孔测试模块的测试方法,以及一种电路板。本发明提升了盲孔对准度的检测精度。
