授权公布号:CN205611058U
一种FPC的金手指
有效
申请
2015-12-21
申请公布
1970-01-01
授权
2016-09-28
预估到期
2025-12-21
| 申请号 | CN201521077121.2 |
| 申请日 | 2015-12-21 |
| 授权公布号 | CN205611058U |
| 授权公告日 | 2016-09-28 |
| 分类号 | H05K1/11 |
| 分类 | 其他类目不包含的电技术; |
| 申请人名称 | 深圳市精诚达电路科技股份有限公司 |
| 申请人地址 | 广东省深圳市宝安区沙井镇辛养村西环工业区B栋 |
专利法律状态
2016-09-28
授权
状态信息
授权
摘要

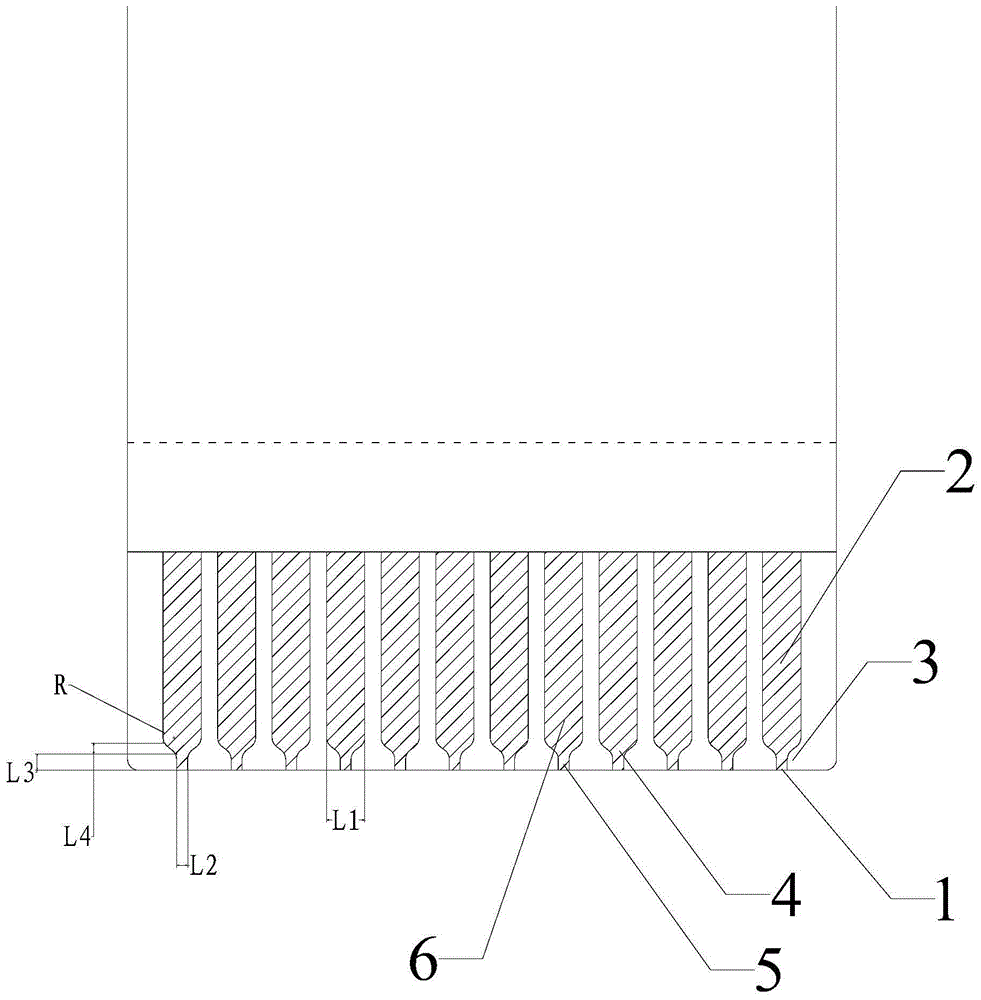

本实用新型提供一种FPC的金手指,包括并行排列的多根金手指片,所述金手指片末端的宽度小于金手指片本体的宽度。本实用新型从金手指的结构造出发,克服了冲切过程中金手指末端翘起的问题,工作人员只需考虑补强材料撕裂,实现了二者的兼顾;而且在解决翘起问题时又同时兼顾了面积减小易折断问题,实现了三者的权衡;进一步的,本实用新型的金手指并不会影响其正常的插拔功能,从整体上实现了FPC金手指各项性能的提升。
