授权公布号:CN206723473U
一种薄膜气动污水阀
有效
申请
2017-04-18
申请公布
1970-01-01
授权
2017-12-08
预估到期
2027-04-18
| 申请号 | CN201720408269.2 |
| 申请日 | 2017-04-18 |
| 授权公布号 | CN206723473U |
| 授权公告日 | 2017-12-08 |
| 分类号 | F16K1/32 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 上正阀门集团有限公司 |
| 申请人地址 | 浙江省温州市永嘉县东瓯工业区 |
专利法律状态
2017-12-08
授权
状态信息
授权
摘要

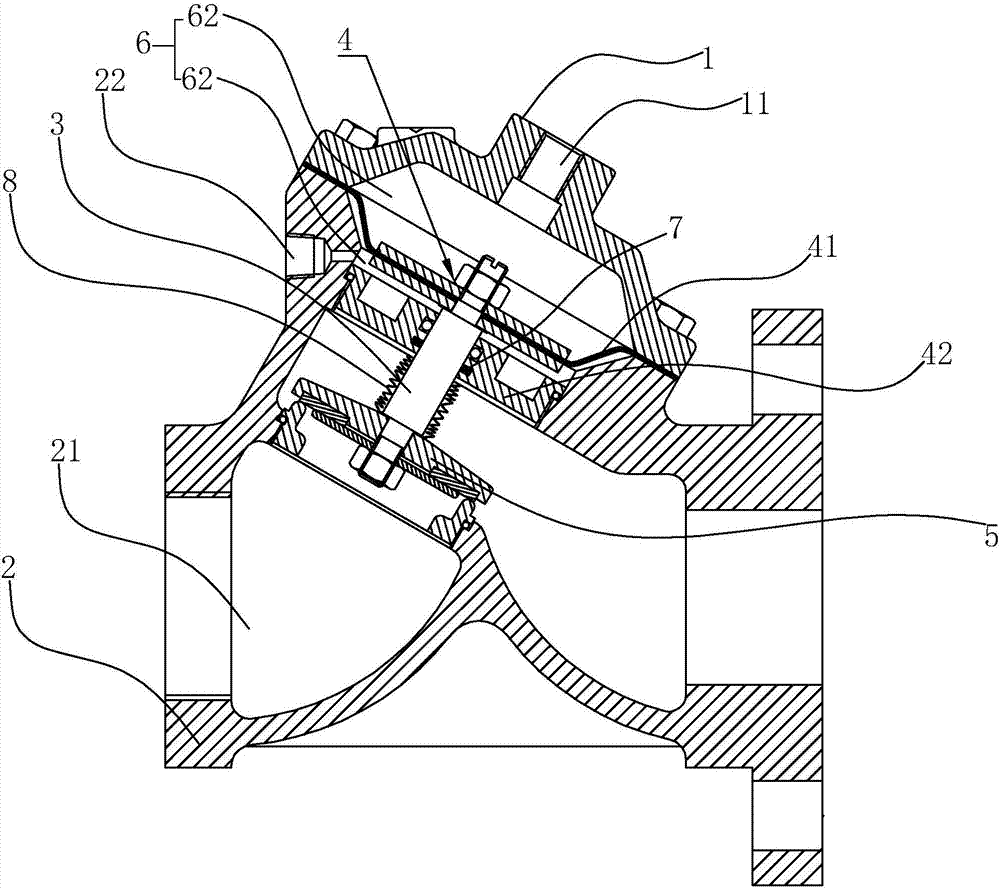

本实用新型公开了一种薄膜气动污水阀,包括阀盖、阀体以及设置在阀体上的阀杆;阀杆一端设有驱使阀杆移动的薄膜执行机构,另一端设有阀瓣;薄膜执行机构包括薄膜和阀杆导向块,薄膜与阀杆的一端相连接并且将气动空腔分隔成上气动空腔和下气动空腔,阀盖开设有与上气动空腔相连通的上进气孔,阀体设有与下气动空腔相连通的下进气孔,所述阀杆导向块位于气动空腔和流道之间并且开设供阀杆穿设的导向孔,在导向孔的内侧壁镶嵌一个毛毡制成的除尘圈,所述除尘圈的内侧壁与阀杆相抵触,阀杆在导向孔运动过程中,镶嵌在导向孔内的除尘圈可以刮除阀杆上的污垢,可延缓对密封圈的磨损,避免阀杆导向块上的密封圈的密封失效,提高阀门的使用寿命。
