授权公布号:CN205155230U
一种具有防卡滞阀座的球阀
有效
申请
2015-12-03
申请公布
1970-01-01
授权
2016-04-13
预估到期
2025-12-03
申请号 CN201521008944.X
申请日 2015-12-03
授权公布号 CN205155230U
授权公告日 2016-04-13
分类号 F16K5/06;F16K5/20;F16K5/08
分类 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热;
申请人名称 上正阀门集团有限公司
申请人地址 浙江省温州市永嘉县瓯北东瓯工业区

专利法律状态

2016-04-13 授权
状态信息
授权

摘要

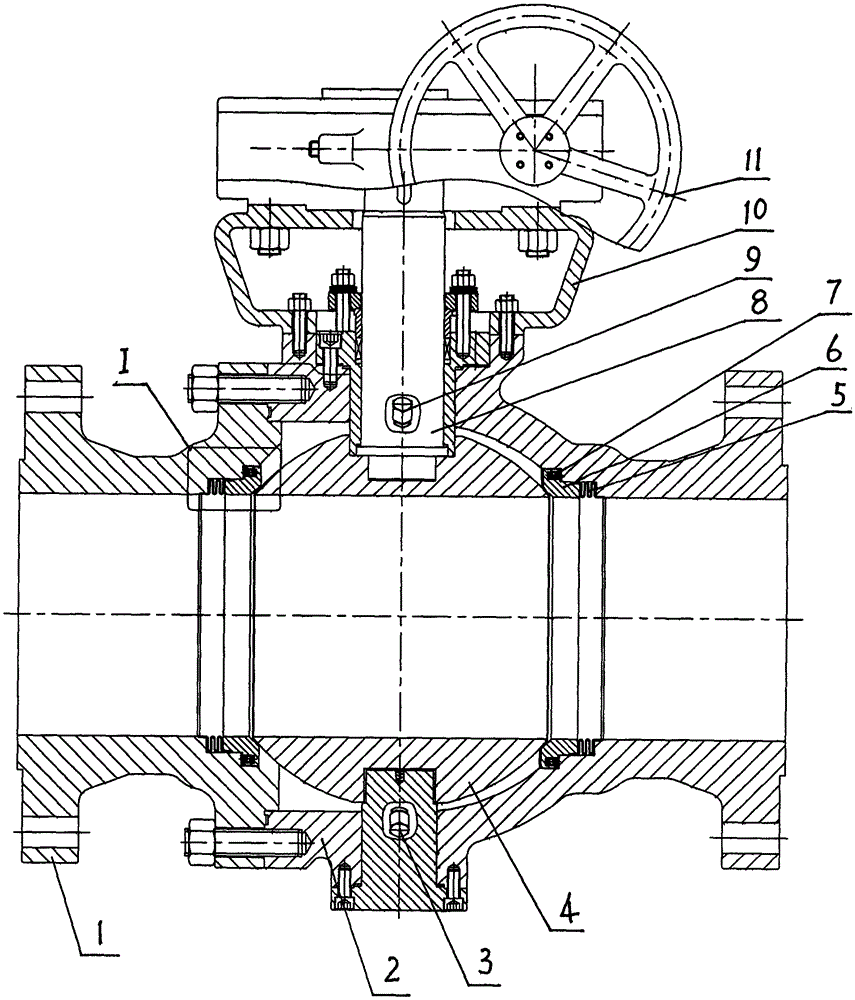

本实用新型涉及一种具有防卡滞阀座的球阀,包括阀体、阀座、球体、阀杆、传动装置,阀座为浮动式阀座结构,阀体由左阀体和右阀体通过螺栓固定连接;主要是阀座后端面与阀体通道内壁之间采用波纹管密封,该波纹管一端焊接在阀体通道内壁,另一端焊接在阀座后端径向外圆面上。利用波纹管实现阀座径向与阀体通道内壁之间的密封,解决了现有产品在阀座外圆面与阀体通道内壁之间的石墨密封圈因磨损而降低密封性能和石墨粉末污染介质以及介质颗粒赌塞弹簧腔的问题,具有密封性能可靠、使用寿命长、对介质无污染、阀座浮动性能可靠等优点。
