授权公布号:CN217029948U
一种超高温快速阀
有效
申请
2021-12-14
申请公布
1970-01-01
授权
2022-07-22
预估到期
2031-12-14
| 申请号 | CN202123132582.3 |
| 申请日 | 2021-12-14 |
| 授权公布号 | CN217029948U |
| 授权公告日 | 2022-07-22 |
| 分类号 | F16K1/00;F16K27/02;F16K27/08 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 兰州高压阀门有限公司 |
| 申请人地址 | 甘肃省兰州市西固区南滨河西路689号 |
专利法律状态
2022-07-22
授权
状态信息
授权
摘要

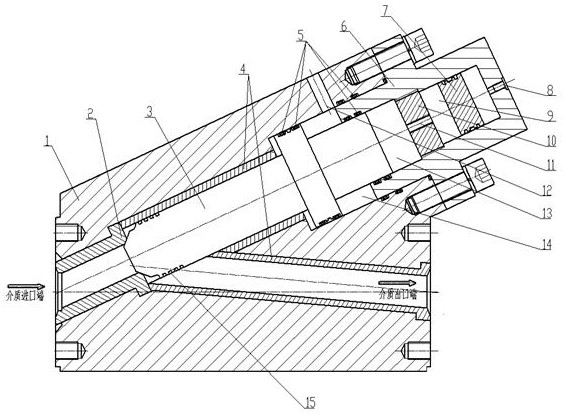

一种超高温快速阀,包括阀体、阀座、阀芯、阀盖,所述阀体内结构为Y型结构,由整体锻造而成,进口通道为Y型结构的直线段处,且Y型结构的一分叉段形成的阀体中腔和进口通道共轴,该阀体中腔的末端和阀盖密封连接,且其内运动配装阀芯,该阀芯头部和安装于Y型结构分叉处的阀座密封配合;阀芯中部和阀体中腔通过O型圈密封配合后和阀盖之间形成驱动腔,该驱动腔和阀体上设有的高压气体进出口贯孔通;所述阀盖顶部设有排气孔,阀盖内依次安装隔环和油缸活塞,隔环将阀盖上部分为储油腔和缓冲油腔;隔环上设有节流。
