授权公布号:CN217029950U
一种轴流式快速开关阀
有效
申请
2021-12-15
申请公布
1970-01-01
授权
2022-07-22
预估到期
2031-12-15
| 申请号 | CN202123143503.9 |
| 申请日 | 2021-12-15 |
| 授权公布号 | CN217029950U |
| 授权公告日 | 2022-07-22 |
| 分类号 | F16K1/00;F16K47/02;F16K1/36 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 兰州高压阀门有限公司 |
| 申请人地址 | 甘肃省兰州市西固区南滨河西路689号 |
专利法律状态
2022-07-22
授权
状态信息
授权
摘要

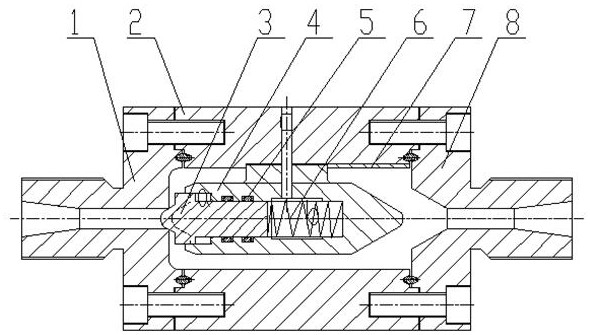

一种轴流式快速开关阀,包括阀体和阀芯,阀芯套通过键固定在阀体内腔中,阀芯套外周和阀体内腔之间有流道;所述阀芯套具有空腔,该空腔后部和阀芯尾端之间设有缓冲腔,该缓冲腔内安装有弹簧;所述缓冲腔通过阀体上设置的流道和外界高压气体连通;阀芯前部和阀芯套的空腔前部通过密封圈密封往复运动连接;阀芯前端和阀座密封接触。本实用新型结构简单,安装方便,适用于超高压介质并要求快速打开要求的装置中,有效解决阀芯防撞击问题。
