一种超声波检测代替射线检测的对比试块

授权公布号：CN217443256U

一种超声波检测代替射线检测的对比试块

有效

申请

2021-12-14

申请公布

1970-01-01

授权

2022-09-16

预估到期

2031-12-14

申请号	CN202123132580.4
申请日	2021-12-14
授权公布号	CN217443256U
授权公告日	2022-09-16
分类号	G01N29/30
分类	测量；测试;
申请人名称	兰州高压阀门有限公司
申请人地址	甘肃省兰州市西固区南滨河西路689号

专利法律状态

2023-10-27 著录事项变更

状态信息

著录事项变更；IPC(主分类):G01N 29/30；专利申请号:2021231325804；变更事项:发明人；变更前:王万斌曾利权马学荣乐开白陈文鑫郝宏达乐精华陆钰珍梁立；变更后:王万斌马学荣乐开白陈文鑫郝宏达乐精华陆钰珍梁立

2022-09-16 授权

状态信息

授权

摘要

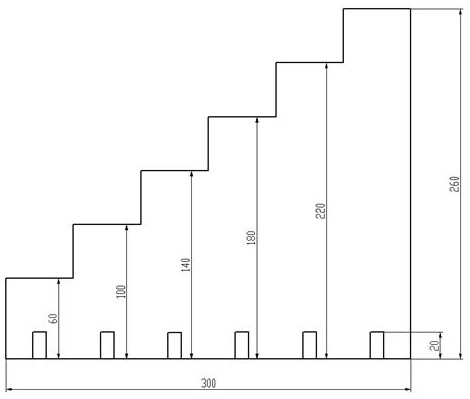

一种超声波检测代替射线检测的对比试块，1#试块为直探头平底孔对比试块，2#试块为斜探头灵敏度对比试块，所述1#试块为外形尺寸为300 mmⅹ260 mmⅹ50mm的长方体结构；宽度方向的一端面上设有相邻孔间距为50mm的6ⅹΦ2平底孔，孔深均为20mm，另一端面为台阶结构，台阶的高度依次为60mm，100mm，140mm，180mm，220mm，260mm；2#试块为外形尺寸为400 mmⅹ260 mmⅹ40mm的长方体结构，长度方向的两侧设有通孔。本实用新型用超声波检测代替射线探伤检测，在保证不漏检缺陷的前提下，既经济实惠又快捷高效。解决了射线检测其检测周期较长，费用较高，不能按期完成交货的问题。
