一种带操作装置的旋启式止回阀

授权公布号：CN207906523U

一种带操作装置的旋启式止回阀

有效

申请

2017-12-30

申请公布

1970-01-01

授权

2018-09-25

预估到期

2027-12-30

申请号	CN201721911757.1
申请日	2017-12-30
授权公布号	CN207906523U
授权公告日	2018-09-25
分类号	F16K15/18;F16K31/50
分类	工程元件或部件；为产生和保持机器或设备的有效运行的一般措施；一般绝热;
申请人名称	大连大高阀门股份有限公司
申请人地址	辽宁省大连市甘井子区姚家路272号大连大高阀门股份有限公司

专利法律状态

2023-10-20 专利权质押合同登记的生效、变更及注销

状态信息

专利权质押合同登记的生效；IPC(主分类):F16K 15/18；专利号:ZL2017219117571；登记号:Y2023980059639；登记生效日:20230927；出质人:大连大高阀门股份有限公司；质权人:上海浦东发展银行股份有限公司大连分行；实用新型名称:一种带操作装置的旋启式止回阀；申请日:20171230；授权公告日:20180925

2018-09-25 授权

状态信息

授权

摘要

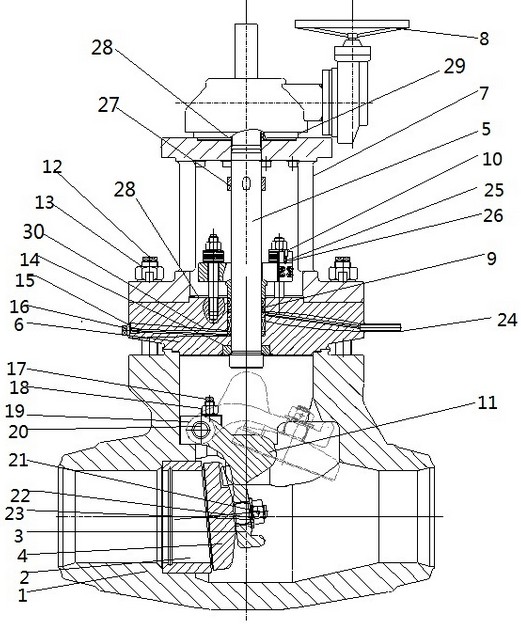

本实用新型涉及止回阀技术领域，具体涉及一种带操作装置的旋启式止回阀，包括旋启式止回阀，旋启式止回阀包括阀体、阀座、阀盖、与阀体固定连接的摇座、与摇座转动连接的摇臂及安装在摇臂上的阀瓣，其在所述阀盖上部安装支架，操作装置的阀杆与操作装置内的阀杆螺母螺纹连接，阀杆下端伸入旋启式止回阀的阀体内；操作装置可驱动阀杆下压阀体内的摇臂；本实用新型在特殊工况下，可以实现正向关闭阀门，从而使系统正确运行。
