授权公布号:CN210661421U
硬密封零泄漏有阀盖刀型闸阀
有效
申请
2019-08-08
申请公布
1970-01-01
授权
2020-06-02
预估到期
2029-08-08
| 申请号 | CN201921277449.7 |
| 申请日 | 2019-08-08 |
| 授权公布号 | CN210661421U |
| 授权公告日 | 2020-06-02 |
| 分类号 | F16K3/02 |
| 分类 | 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热; |
| 申请人名称 | 立信阀门集团有限公司 |
| 申请人地址 | 浙江省温州市永嘉县瓯北街道东瓯工业区 |
专利法律状态
2020-06-02
授权
状态信息
授权
摘要

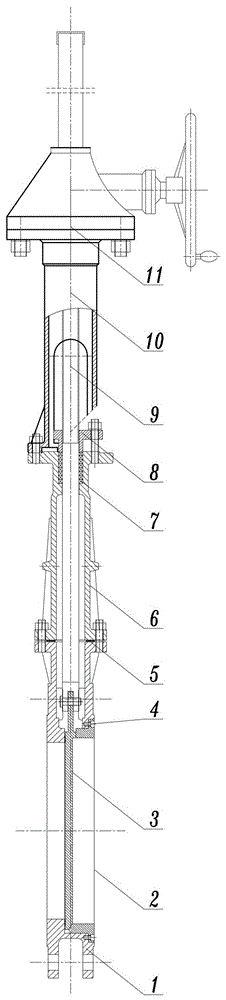

本实用新型涉及一种硬密封零泄漏有阀盖刀型闸阀,包括阀体、闸板、阀杆、阀盖、支架、传动机构,阀盖上端与阀杆外圆面之间设有密封腔,在该密封腔内安装密封填料,在阀盖与阀体之间构成封闭的闸板腔;其特征是:阀体进口侧的平面密封阀座与闸板进口侧平面密封面采用镜面硬密封配合;在阀体出口通道内设置具有楔形密封环的活动金属密封座,闸板出口侧具有与活动金属密封座的楔形密封环相互配合的楔形密封面。具有其密封面积小,中腔密封性能可靠,密封副圆周密封比压均匀,密封性能好。
