授权公布号:CN218741216U
一种氟资源吸收系统
有效
申请
2022-06-13
申请公布
1970-01-01
授权
2023-03-28
预估到期
2032-06-13
| 申请号 | CN202221468046.2 |
| 申请日 | 2022-06-13 |
| 授权公布号 | CN218741216U |
| 授权公告日 | 2023-03-28 |
| 分类号 | B01D53/78;B01D53/68;B01D21/02 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 贵州开磷集团股份有限公司 |
| 申请人地址 | 贵州省贵阳市开阳县金中镇金其路23号 |
专利法律状态
2023-03-28
授权
状态信息
授权
摘要

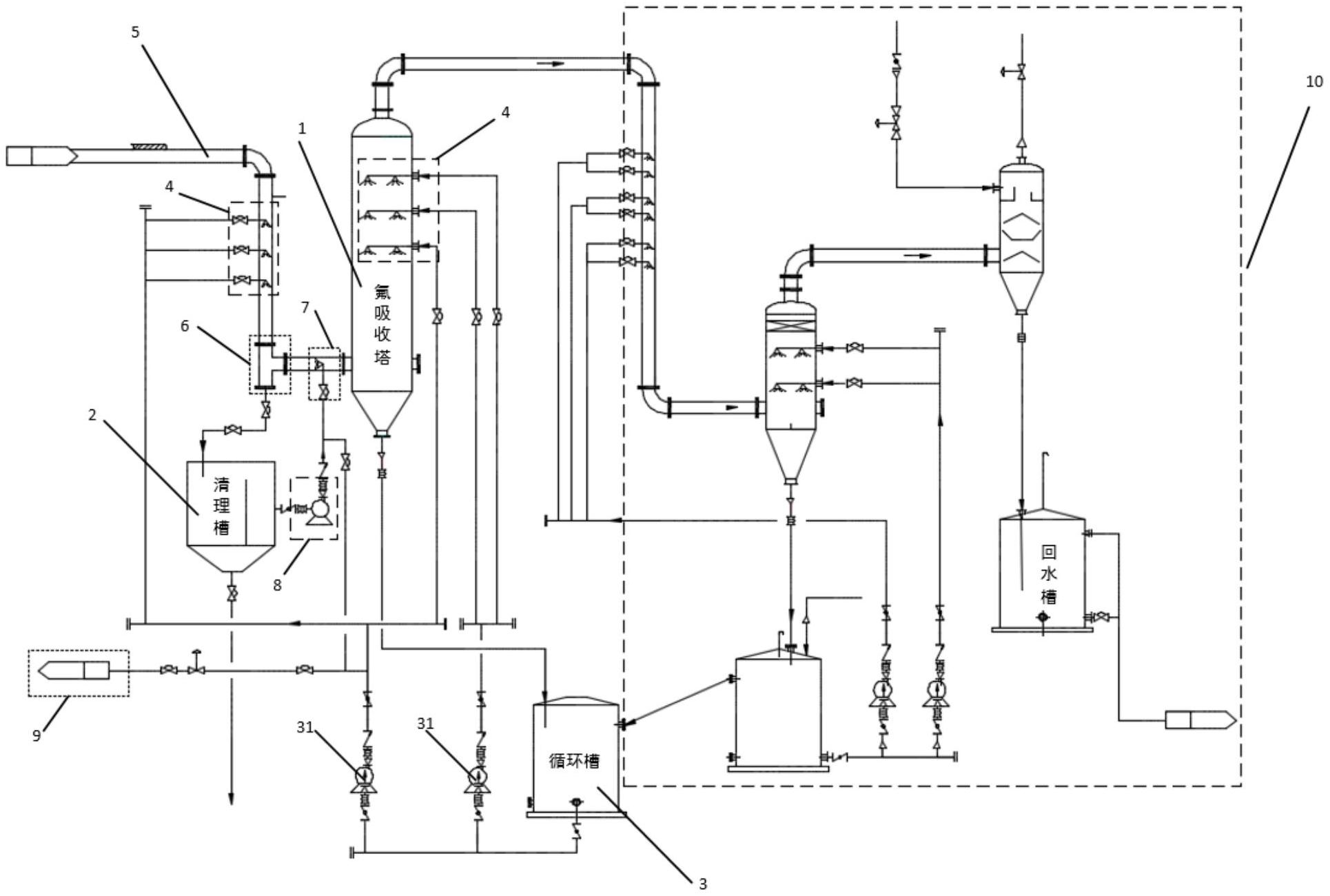

本申请公开了一种氟资源吸收系统,用于减少硅胶在喷淋系统中堆积的情况,避免喷淋系统堵塞,从而提高氟资源回收效率。本实用新型包括:氟吸收塔、清理槽、循环槽及管喷组件;所述氟吸收塔的进气口与运输四氟化硅气相的气相管连接,所述管喷组件分别设置在所述气相管及所述氟吸收塔中,所述管喷组件用于对所述气相管及所述氟吸收塔进行喷淋工作,从而形成含有氟硅酸的洗涤液;所述循环槽与所述氟吸收塔及所述管喷组件连接,所述氟吸收塔中的洗涤液流向所述循环槽中,所述管喷组件使用所述循环槽中的洗涤液进行喷淋工作;所述气相管上设置有三通管件,所述三通管件与所述清理槽连接,所述清理槽用于将所述气相管中的洗涤液进行硅胶沉淀。
