授权公布号:CN212763774U
一种行星切割机的夹紧送料装置
有效
申请
2020-06-17
申请公布
1970-01-01
授权
2021-03-23
预估到期
2030-06-17
| 申请号 | CN202021117793.2 |
| 申请日 | 2020-06-17 |
| 授权公布号 | CN212763774U |
| 授权公告日 | 2021-03-23 |
| 分类号 | B26D7/06;B26D7/02 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 天津市鑫盈保温材料有限公司 |
| 申请人地址 | 天津市宁河区大北涧沽镇船沽村西 |
专利法律状态
2021-03-23
授权
状态信息
授权
摘要

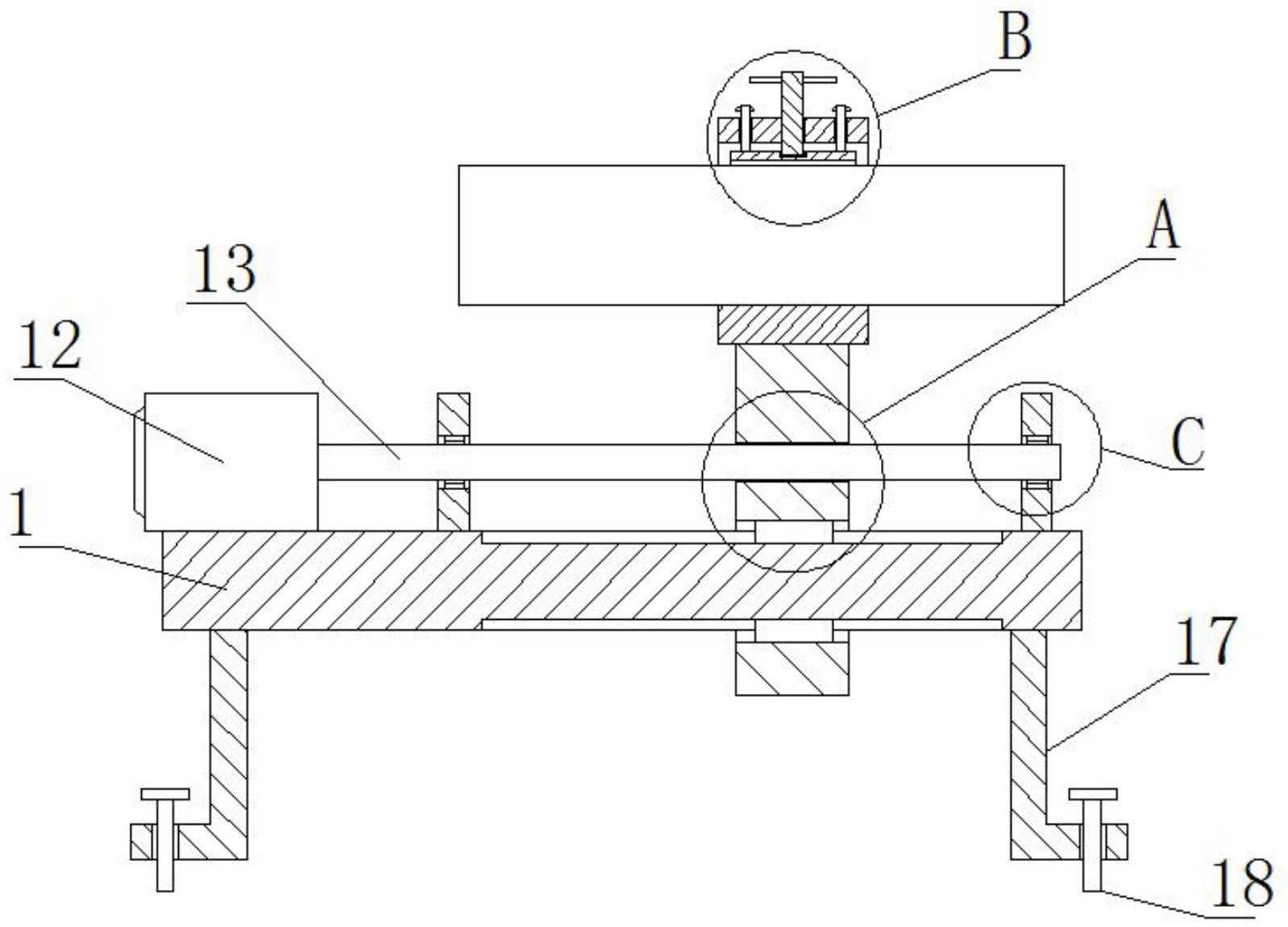

本实用新型涉及行星切割机技术领域,且公开了一种行星切割机的夹紧送料装置,包括横板,所述横板外套设有滑动板,所述滑动板左侧的侧壁开设有滑动孔,所述滑动孔的孔壁对称固定连接有两个滑块,所述横板上下两侧的侧壁均开设有与滑块相匹配的滑槽,所述滑块位于滑槽内,所述滑动板上侧的侧壁固定连接有安装板,所述安装板左侧的侧壁开设有夹料孔,所述安装板上侧的侧壁开设有螺纹孔,所述螺纹孔内螺纹套接有夹紧螺杆,所述夹紧螺杆的两端均伸出螺纹孔,所述夹紧螺杆的下端固定连接有夹板,所述夹板上侧的侧壁开设有安装槽,所述安装槽的槽壁通过轴承与夹紧螺杆转动连接。本实用新型有效的提高了送料的便利性和精确度。
