授权公布号:CN113580236B
一种橡胶板用小型切割设备及其切割方法
有效
申请
2020-07-07
申请公布
2021-11-02
授权
2023-03-28
预估到期
2040-07-07
| 申请号 | CN202110901837.3 |
| 申请日 | 2020-07-07 |
| 申请公布号 | CN113580236A |
| 申请公布日 | 2021-11-02 |
| 授权公布号 | CN113580236B |
| 授权公告日 | 2023-03-28 |
| 分类号 | B26D1/18;B26D7/02;B26D7/01;B26D7/06 |
| 分类 | 手动切割工具;切割;切断; |
| 申请人名称 | 京东橡胶有限公司 |
| 申请人地址 | 河北省保定市雄安新区雄县苟各庄镇东里长村 |
专利法律状态
2023-03-28
授权
状态信息
授权
2021-11-02
公布
状态信息
公布
摘要

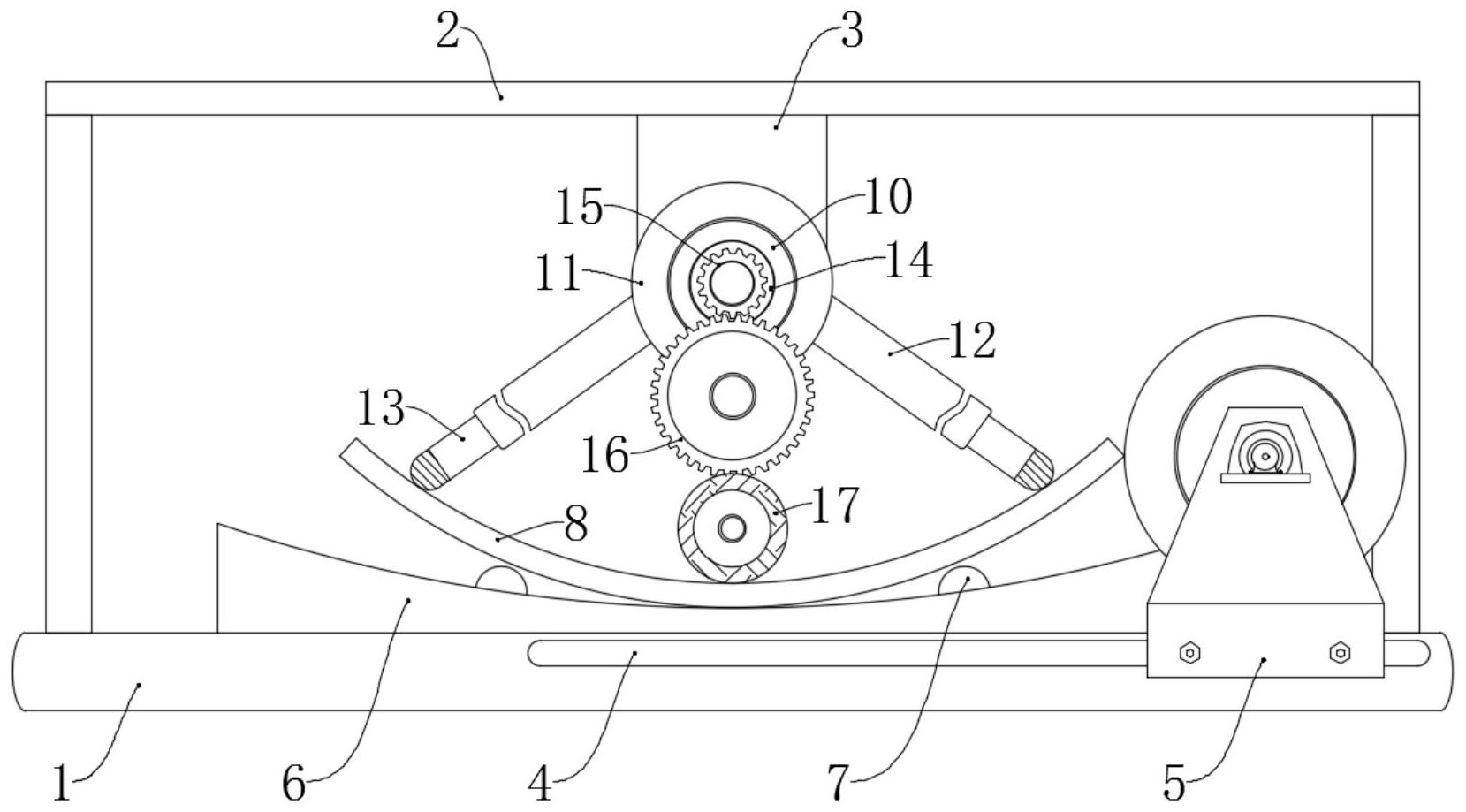

本发明公开了一种橡胶板切割方法,主要包括以下步骤:S1、放置橡胶板;S2、调节圆杆;S3、切割橡胶板;S4、取料,一种小型切割设备,包括加工台,所述加工台上固定安装有立架和放置台,所述加工台的侧壁上还滑动设置有切割机构,所述放置台上对称放置有两根用于支撑橡胶板的弹性杆,所述立架通过固定架固定支撑有驱动电机,所述驱动电机的输出轴通过平键固定连接有转轴,所述转轴上平行套设有第一套筒和第二套筒。本发明既能对不同弧度的橡胶板进行固定,又不会导致橡胶板出现明显的形变,有利于切割面的平整,并且通过传动机构与切割机构的配合使用,能加快橡胶板的切割速度,节约加工时间。
