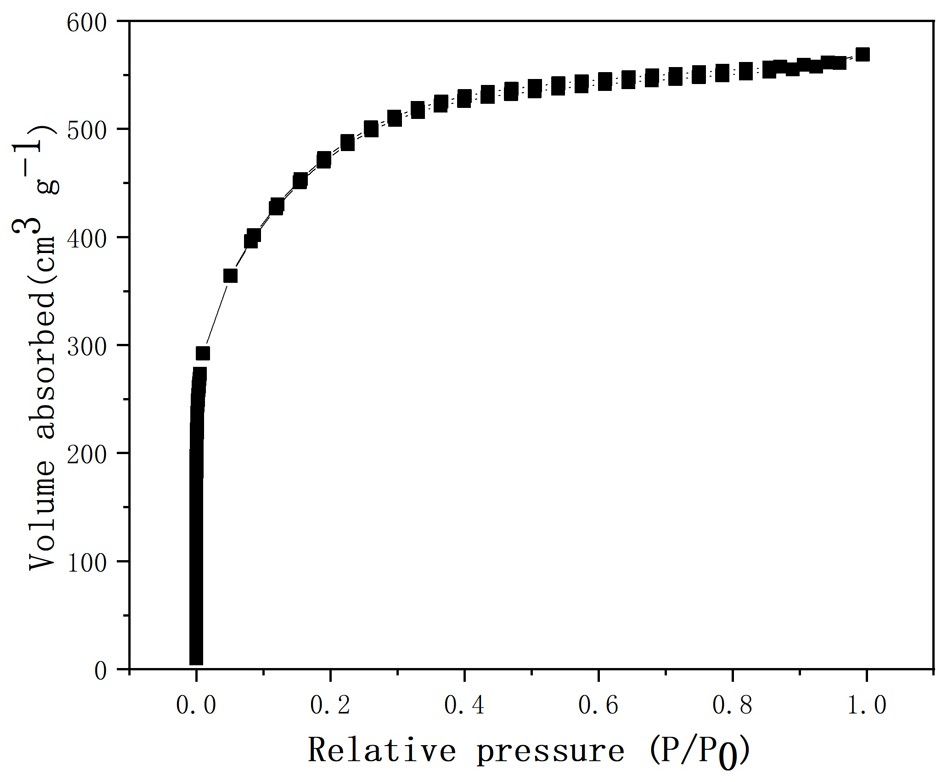

本发明涉及氧氮金属掺杂的纳米碳材料的制备方法及在橡胶中的应用，制备包括如下步骤A：将半胱氨酸、谷氨酸、聚乙二醇和活化剂混合，在45‑55℃保温20‑40min，开始形成凝胶后，搅拌20‑40min，再同时加入咪唑类助配剂和金属盐，搅拌至凝胶状1‑3h，静置后清洗抽滤、冷冻干燥得到固体；所述活化剂为质量比（1‑3）:1的十六烷基三甲基溴化铵和六亚甲基四胺；B：将步骤A得到的固体在保护气氛围下，700‑900℃炭化1‑3h，冷却至室温，得到碳材料。本发明方法制备的碳材料用于制备橡胶支座，可增强橡胶支座的力学性能。
