授权公布号:CN220332817U
一种提升带边刚度的橡胶履带
有效
申请
2023-05-04
申请公布
1970-01-01
授权
2024-01-12
预估到期
2033-05-04
| 申请号 | CN202321065562.5 |
| 申请日 | 2023-05-04 |
| 授权公布号 | CN220332817U |
| 授权公告日 | 2024-01-12 |
| 分类号 | B62D55/253;B62D55/24 |
| 分类 | 无轨陆用车辆; |
| 申请人名称 | 中策橡胶集团股份有限公司 |
| 申请人地址 | 浙江省杭州市钱塘区1号大街1号 |
专利法律状态
2024-01-12
授权
状态信息
授权
摘要

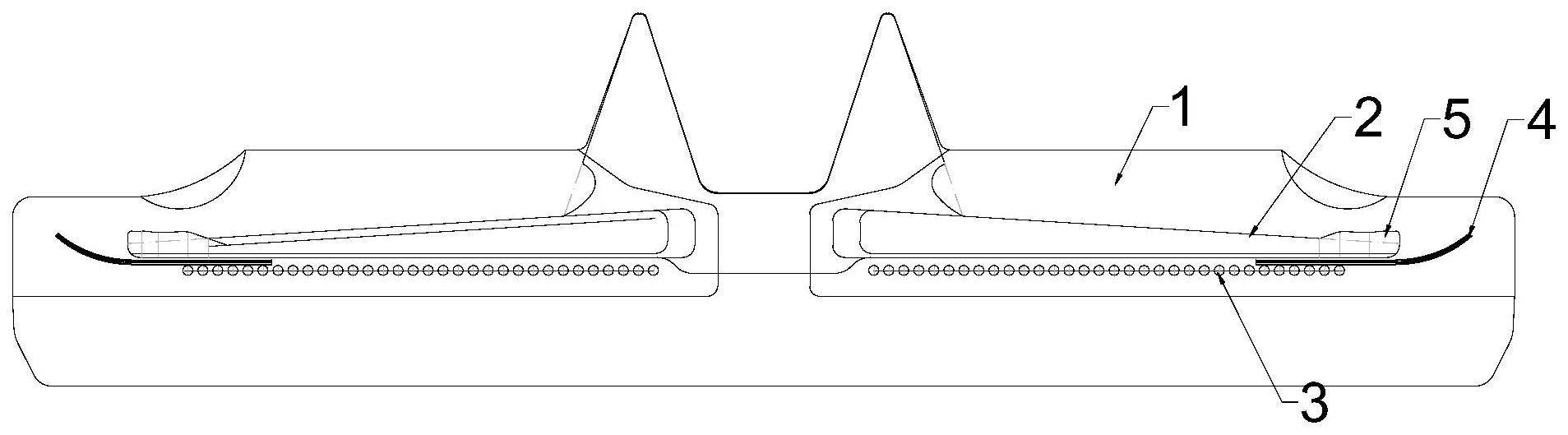

本实用新型涉及橡胶履带领域,尤其涉及一种高性能大尺寸橡胶履带。该橡胶履带包括履带本体、铁齿和钢丝帘线;履带本体的内侧沿着长度方向间隔设置有铁齿,铁齿下方设置所述钢丝帘线,铁齿的两个端部上方分别设置有用于增加铁齿端部与橡胶的粘合面积的加厚凸起,加厚凸起的下部与钢丝帘线之间设置有高强度纤维帘布,高强度纤维帘布的内侧插入钢丝帘线与铁齿之间,端部超出加厚凸起的内侧端,与加厚凸起的级差为25‑40mm;高强度纤维帘布的外侧超出铁齿的端部,超出部分位于履带本体内并向铁齿方向翘起,与铁齿的端部的级差为30‑45mm。该橡胶履带提升履带带边抗弯强度,避免铁齿端部处橡胶脱落,提升带边刚度。
