授权公布号:CN212215090U
一种用于危废焚烧烟气处理的湿法洗涤塔系统
有效
申请
2019-12-03
申请公布
1970-01-01
授权
2020-12-25
预估到期
2029-12-03
| 申请号 | CN201922133398.7 |
| 申请日 | 2019-12-03 |
| 授权公布号 | CN212215090U |
| 授权公告日 | 2020-12-25 |
| 分类号 | B01D53/78 |
| 分类 | 一般的物理或化学的方法或装置; |
| 申请人名称 | 启迪环境科技发展股份有限公司 |
| 申请人地址 | 湖北省宜昌市沿江大道114号 |
专利法律状态
2020-12-25
授权
状态信息
授权
摘要

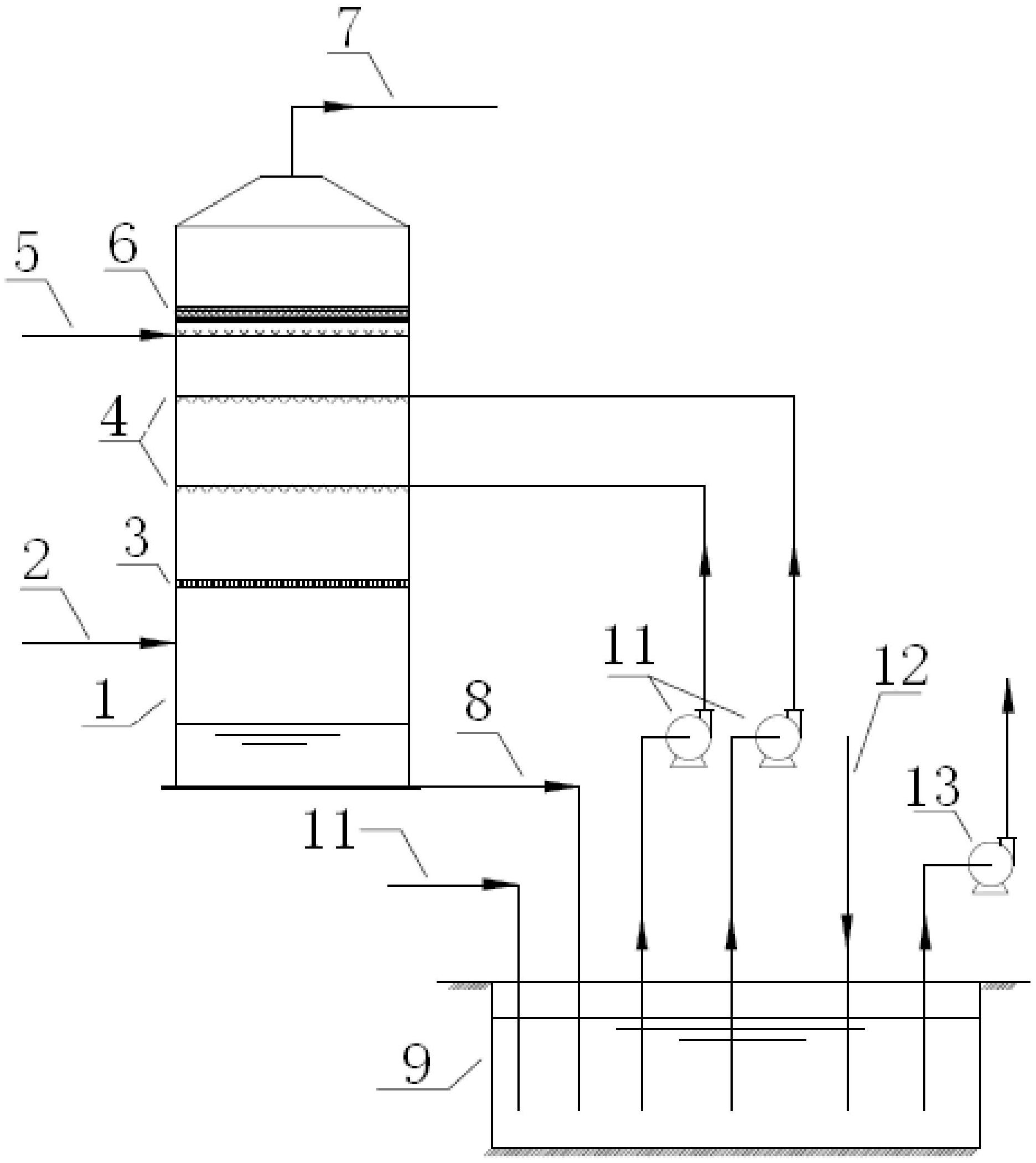

本实用新型公开了一种用于危废焚烧烟气处理的湿法洗涤塔系统,包括:喷淋塔、烟气进口管、分气板、喷淋层、冲洗水管、除雾器、烟气出口管、自流管、循环碱液池、循环泵和控制装置;其中,喷淋塔本体内为中空结构,该喷淋塔的侧面下部设置烟气进口管,顶部设置烟气出口管,烟气进口管与烟气出口管之间内的喷淋塔内从下到上依次设置分气板、喷淋层和除雾器;喷淋塔的底部设置自流管,该自流管与循环碱液池内连接;循环碱液池内经管路和循环泵与喷淋塔内的喷淋层连接;控制装置,与循环泵电气连接,能控制循环泵向喷淋塔内泵入碱液。本实用新型的系统使用空塔喷淋,不会有堵塞发生;同时烟气均匀分布,碱液雾化使气液充分接触反应,提升净化效果。
