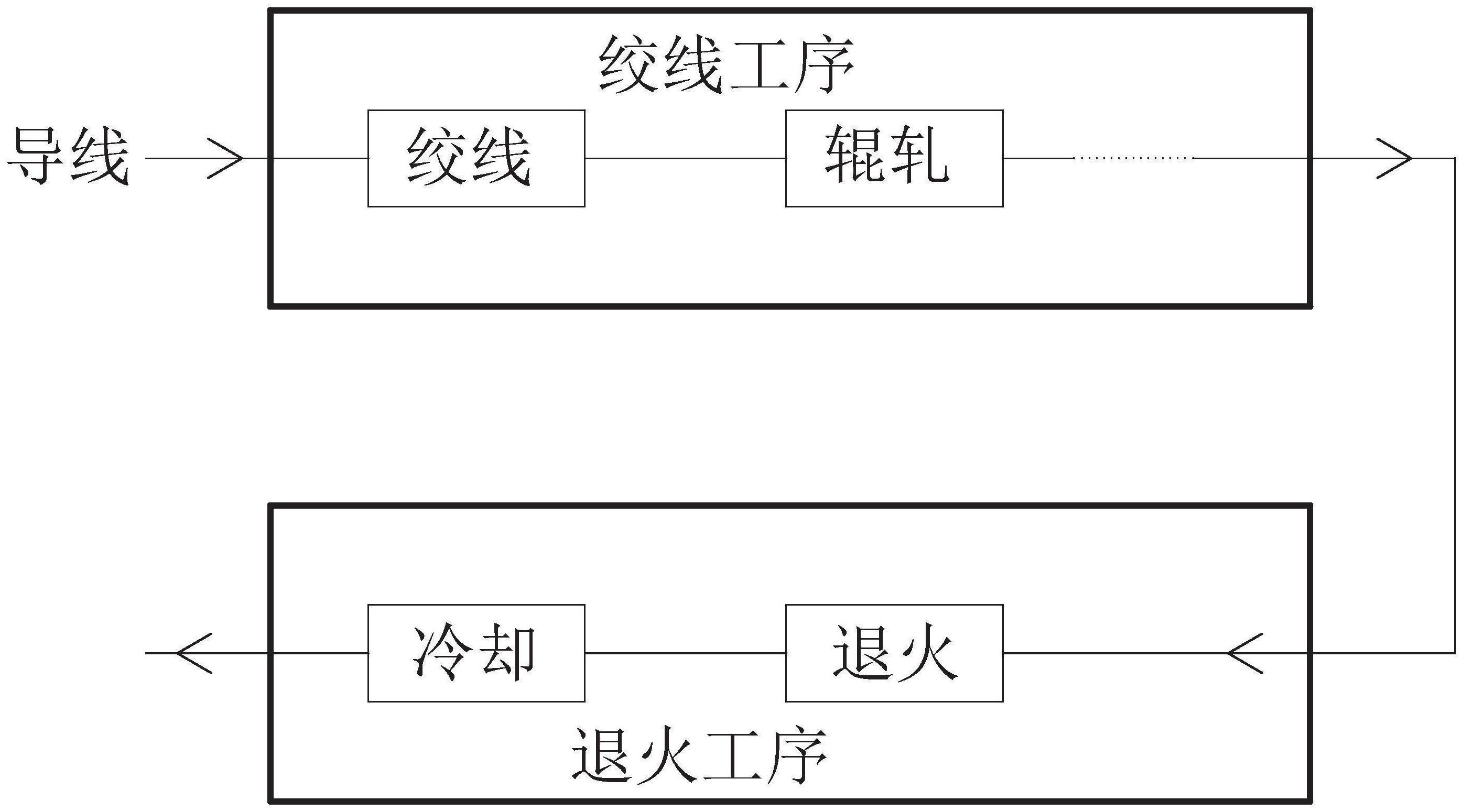

本发明公开绞后连续退火式铜导体退火工艺，将拉丝工序生产的铜单线，经绞线工序绞制成所需截面的绞合导体；将绞合导体转到退火工序，在充满保护介质的退火装置中进行连续退火处理，使导体电阻符合国家标准要求，然后经冷却处理，收线完成整个工序操作；保护介质的压力值保持在0.35MPa～0.45MPa，通过适当控制退火装置上的电压和电流，将绞合导体升温至铜材退火温度450℃±50℃，导体牵引线速度控制在10.5～100m/min。本发明可以降低绞后导体的电阻值，所需消耗的铜材可减少1.8～3.2％，节约资源，提高效益。
