具有玻璃折射率的透光陶瓷板及其制备方法

授权公布号：CN116854457B

具有玻璃折射率的透光陶瓷板及其制备方法

有效

申请

2023-07-11

申请公布

2023-10-10

授权

2024-03-15

预估到期

2043-07-11

申请号	CN202310845901.X
申请日	2023-07-11
申请公布号	CN116854457A
申请公布日	2023-10-10
授权公布号	CN116854457B
授权公告日	2024-03-15
分类号	C04B35/19;C04B35/622;C04B41/87
分类	水泥；混凝土；人造石；陶瓷；耐火材料〔4〕;
申请人名称	广东家美陶瓷有限公司
申请人地址	广东省清远市清城区源潭镇建材陶瓷工业城二期

专利法律状态

2024-03-15 授权

状态信息

授权

2023-10-10 公布

状态信息

公布

摘要

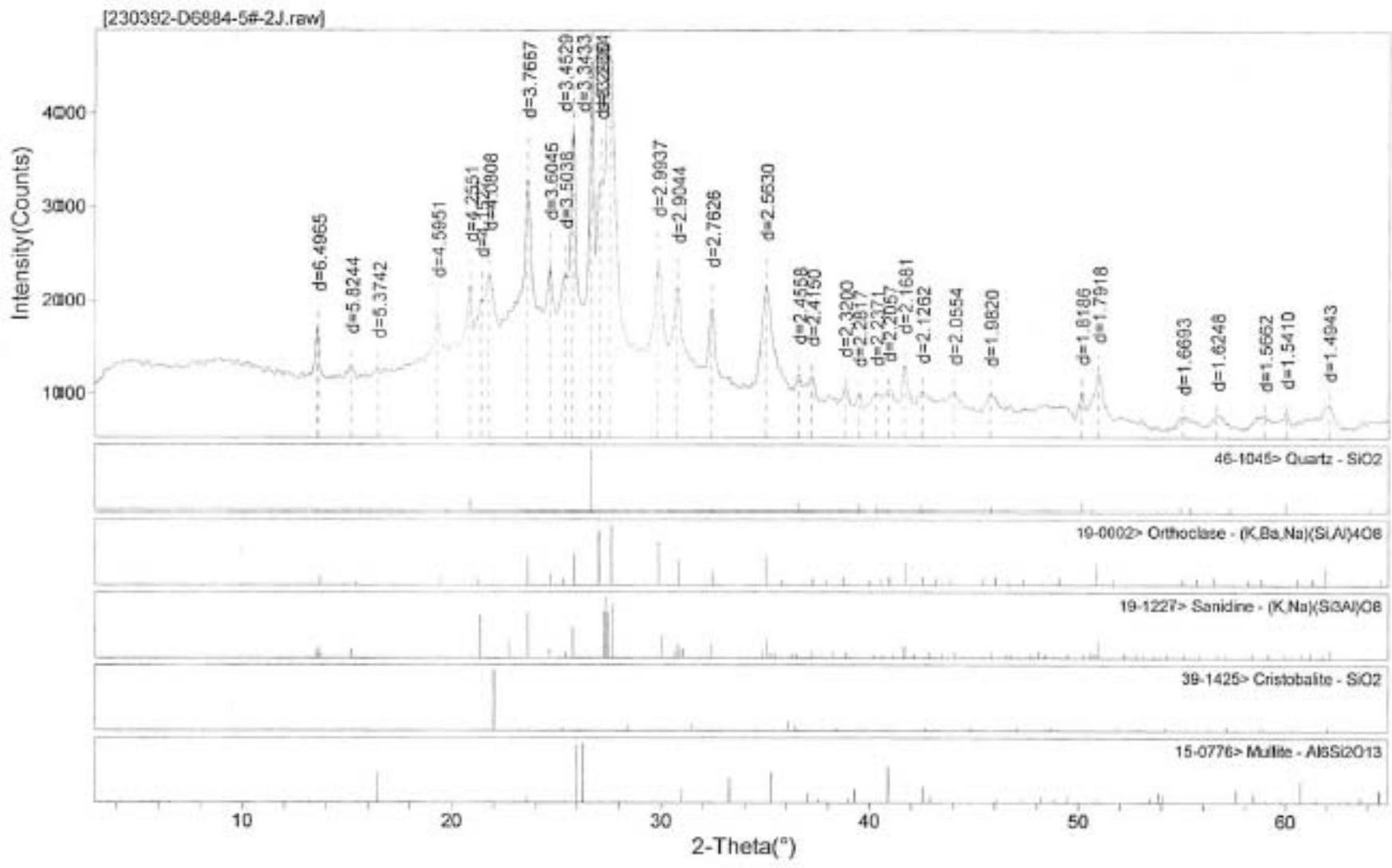

本发明涉及具有玻璃折射率的透光陶瓷板及制备方法。透光陶瓷板坯体重量百分比：高钾熔块20％～30％，高纯钾长石15％～20％，钾沸石3％～6％，锂基膨润土5～10％，水洗高岭土10～20％，硅藻土5％～10％，细磨石英粉5％～10％，碳酸钡3％～6％，磷酸二氢铝1％～5％，硅灰石3％～6％，烧滑石0％～5％，方解石0％～5％，坯体增强剂0.5～2.0％，解胶剂0.3％～1.0％。制备方法包括：⑴将上述配方与水混合，球磨得坯体浆料；⑵浆料除铁过筛；⑶浆料喷雾制粉，得粉料；⑷粉料压制成型；⑸坯体干燥，得干燥后坯体；⑹将干燥后坯体表面装饰；坯体底部底浆涂布；⑻坯体高温烧成；⑼制品抛光、磨边得具有玻璃折射率的低吸水率透光陶瓷板。
