授权公布号:CN216277598U
一种防火门猫眼套
有效
申请
2021-10-28
申请公布
1970-01-01
授权
2022-04-12
预估到期
2031-10-28
| 申请号 | CN202122621521.7 |
| 申请日 | 2021-10-28 |
| 授权公布号 | CN216277598U |
| 授权公告日 | 2022-04-12 |
| 分类号 | E06B7/30;E06B5/16 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 春天集团有限公司 |
| 申请人地址 | 浙江省金华市永康市花街镇工业基地 |
专利法律状态
2022-04-12
授权
状态信息
授权
摘要

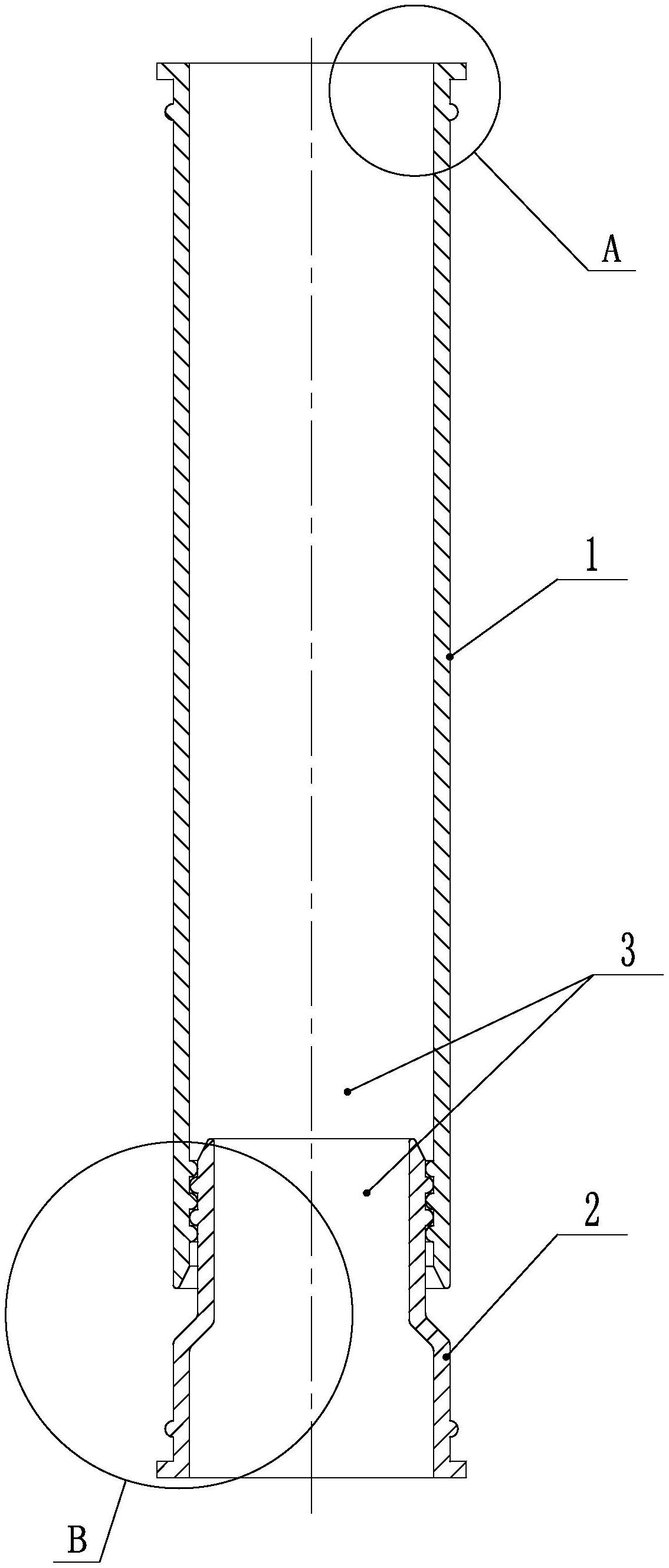

本实用新型公开了一种防火门猫眼套,涉及防火门领域。现有防火门的猫眼处,前后铁板中间夹着防火门芯板,猫眼直接通过预开孔转动安装固定,防火门的猫眼开孔与猫眼之间存在间隙,由于震动等原因,猫眼处容易掉芯板灰,也容易使门芯板受潮发霉。本实用新型包括设有猫眼安装孔的前板套和后板套,前板套的前端设有用于与防火门前板的猫眼预开孔卡紧的前环绕卡槽,后板套的后端设有用于与防火门后板的猫眼预开孔卡紧的后环绕卡槽,后板套的前部插入到前板套的中心孔中,且后板套的前部外周与前板套的后部内周之间通过防脱卡紧结构嵌套卡紧。可有效封闭猫眼预开孔与猫眼之间的防火门缝隙,避免防火门芯板的芯板灰从缝隙中掉落,并可提升防潮能力。
