授权公布号:CN220151237U
一种防火折叠门
有效
申请
2023-03-22
申请公布
1970-01-01
授权
2023-12-08
预估到期
2033-03-22
| 申请号 | CN202320579929.9 |
| 申请日 | 2023-03-22 |
| 授权公布号 | CN220151237U |
| 授权公告日 | 2023-12-08 |
| 分类号 | E06B9/40;E06B9/68;E06B5/16 |
| 分类 | 一般门、窗、百叶窗或卷辊遮帘;梯子; |
| 申请人名称 | 昆山新恒邦门业有限公司 |
| 申请人地址 | 江苏省苏州市昆山市开发区蓬朗徐家村路南侧2号房 |
专利法律状态
2023-12-08
授权
状态信息
授权
摘要

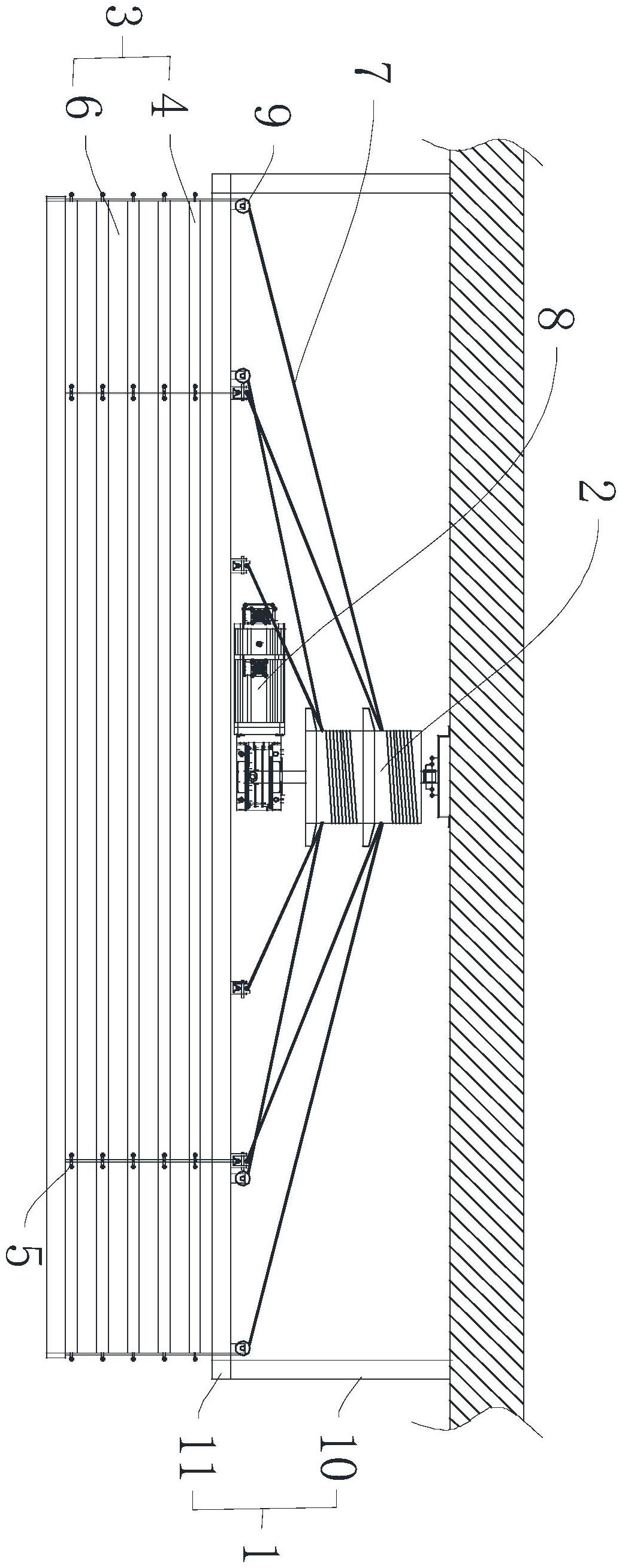

本实用新型提供一种防火折叠门,应用在防火门领域,其技术方案要点是:包括:固定于天花板的支撑架;转动连接于支撑架、轴线方向沿竖直方向设置的盘绳轮;悬挂于支撑架的多面门帘,门帘包括沿竖直方向排列分布的多个连接板,连接板上固定有穿绳环,多个连接板上的穿绳环对处于同一竖直线上,处于同一竖直线上的穿绳环为一组,每相邻两连接板之间固定有防火布;缠绕于盘绳轮的多根曳引绳,曳引绳的根数与穿绳环的组数对应设置,每根曳引绳分别穿入一组穿绳环中且与最下方的穿绳环固定连接;驱动盘绳轮旋转的驱动装置;具有的技术效果是:能够通过一个驱动结构驱动多个门帘开合。
