授权公布号:CN217750418U
一种不锈钢门加工用切割设备
有效
申请
2022-07-14
申请公布
1970-01-01
授权
2022-11-08
预估到期
2032-07-14
| 申请号 | CN202221820446.5 |
| 申请日 | 2022-07-14 |
| 授权公布号 | CN217750418U |
| 授权公告日 | 2022-11-08 |
| 分类号 | B23Q3/00;B23Q7/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 佛山市东亚钢门有限公司 |
| 申请人地址 | 广东省佛山市南海区西樵大同樵柏路西 |
专利法律状态
2022-11-08
授权
状态信息
授权
摘要

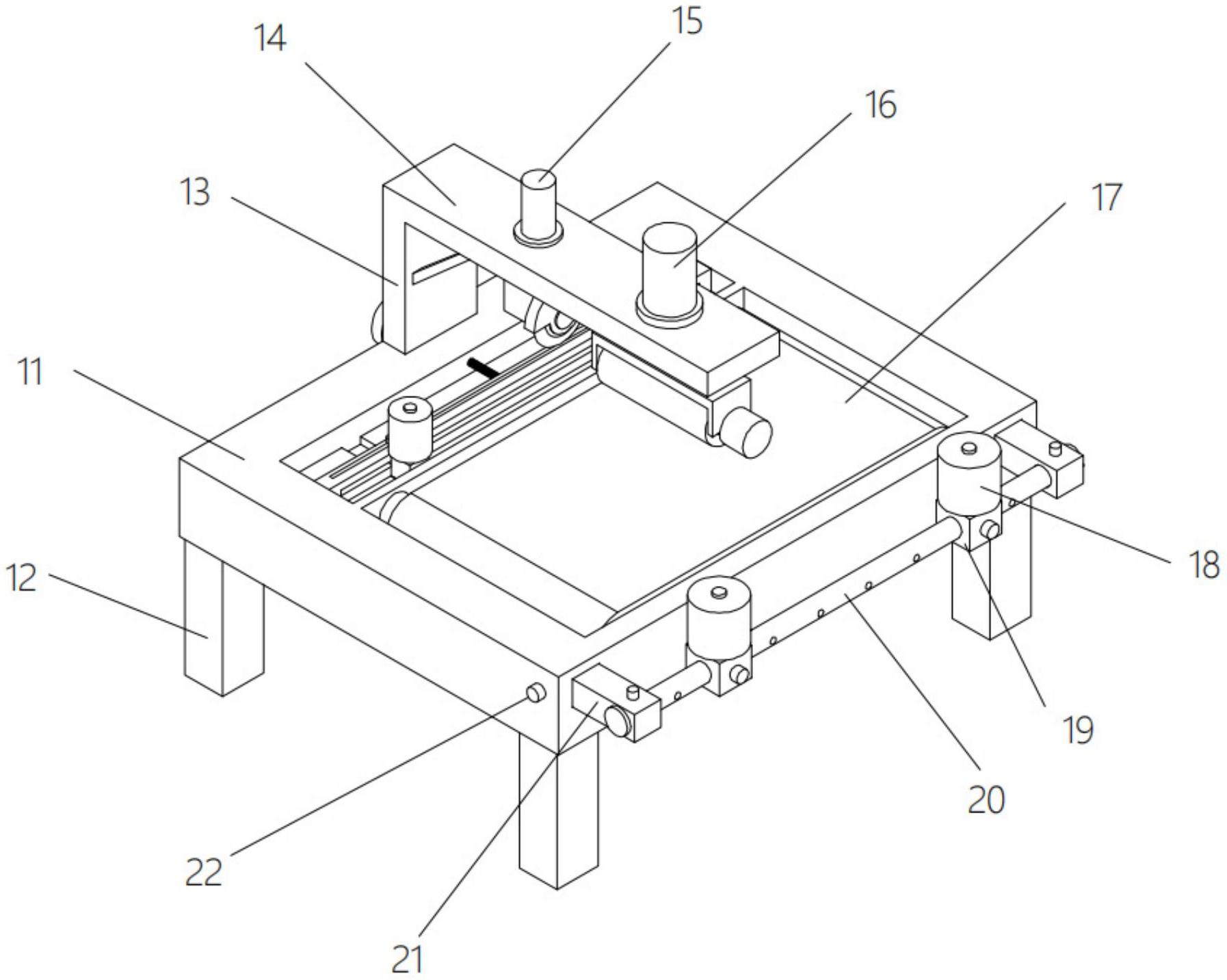

本实用新型涉及不锈钢门加工技术领域,具体公开了一种不锈钢门加工用切割设备,包括工作台、连接在工作台底部的支腿和连接在工作台顶部的支撑架,支撑架上连接横梁,横梁底部设有切割件;横梁底部对应传送带位置设有安装架,安装架上安装按压辊,横梁上连接有升降机构;工作台上设有传动槽和安置槽,传动槽内安装有传送带,传送带一侧设有两组右侧辅助辊,另一侧设有两组左侧辅助辊;本实用新型对板材固定前,将板材放置在传送带上即可,之后可调节按压辊、左侧辅助辊和右侧辅助辊配合对板材固定,固定方便稳定,左侧辅助辊和右侧辅助辊能起到限位夹持的作用,同时按压辊与传送带配合对板材输送,利于板材进行连续性的切割。
