授权公布号:CN216894056U
下沉式气密滑动轮轨道
有效
申请
2022-01-13
申请公布
1970-01-01
授权
2022-07-05
预估到期
2032-01-13
申请号 CN202220088169.7
申请日 2022-01-13
授权公布号 CN216894056U
授权公告日 2022-07-05
分类号 E06B3/46;E05D15/06
分类 一般门、窗、百叶窗或卷辊遮帘;梯子;
申请人名称 多玛凯拔门控系统有限公司
申请人地址 江苏省苏州市苏州工业园区同胜路101号

专利法律状态

2022-07-05 授权
状态信息
授权

摘要

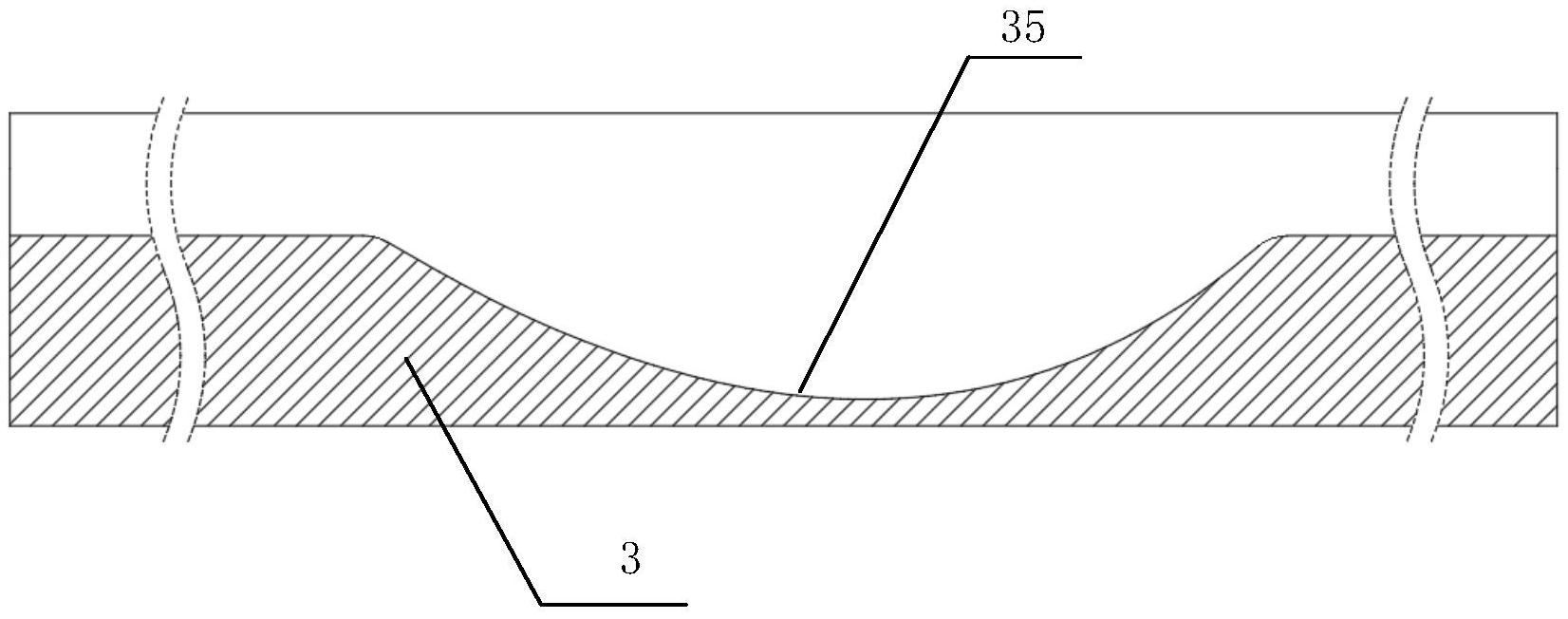

本实用新型提供一种下沉式气密滑动轮轨道,属于滑动门轨道制造领域;本实用新型包括:背梁、水平滑轨和静音胶条;所述水平滑轨垂直固定在所述背梁上,所述水平滑轨的上设置有滑槽,所述静音胶条安装于该滑槽内;所述静音胶条的顶部在长度方向上设置有圆弧凹槽,该圆弧凹槽的边缘与所述静音胶条之间具有圆弧形过渡。本实用新型在静音胶条上设置有圆弧凹槽,从而使滑动轮运行至此处时,能够轻微下沉,从而使滑动门整体下沉,不仅起到了限位作用,还能够有效的降低关门后滑动轮与水平轨道之间的间隙,增加了气密性。
