授权公布号:CN219548686U
组合式旋转门地圈结构
有效
申请
2023-03-06
申请公布
1970-01-01
授权
2023-08-18
预估到期
2033-03-06
| 申请号 | CN202320389835.5 |
| 申请日 | 2023-03-06 |
| 授权公布号 | CN219548686U |
| 授权公告日 | 2023-08-18 |
| 分类号 | E05D15/02 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 多玛凯拔门控系统有限公司 |
| 申请人地址 | 江苏省苏州市苏州工业园区同胜路101号 |
专利法律状态
2023-08-18
授权
状态信息
授权
摘要

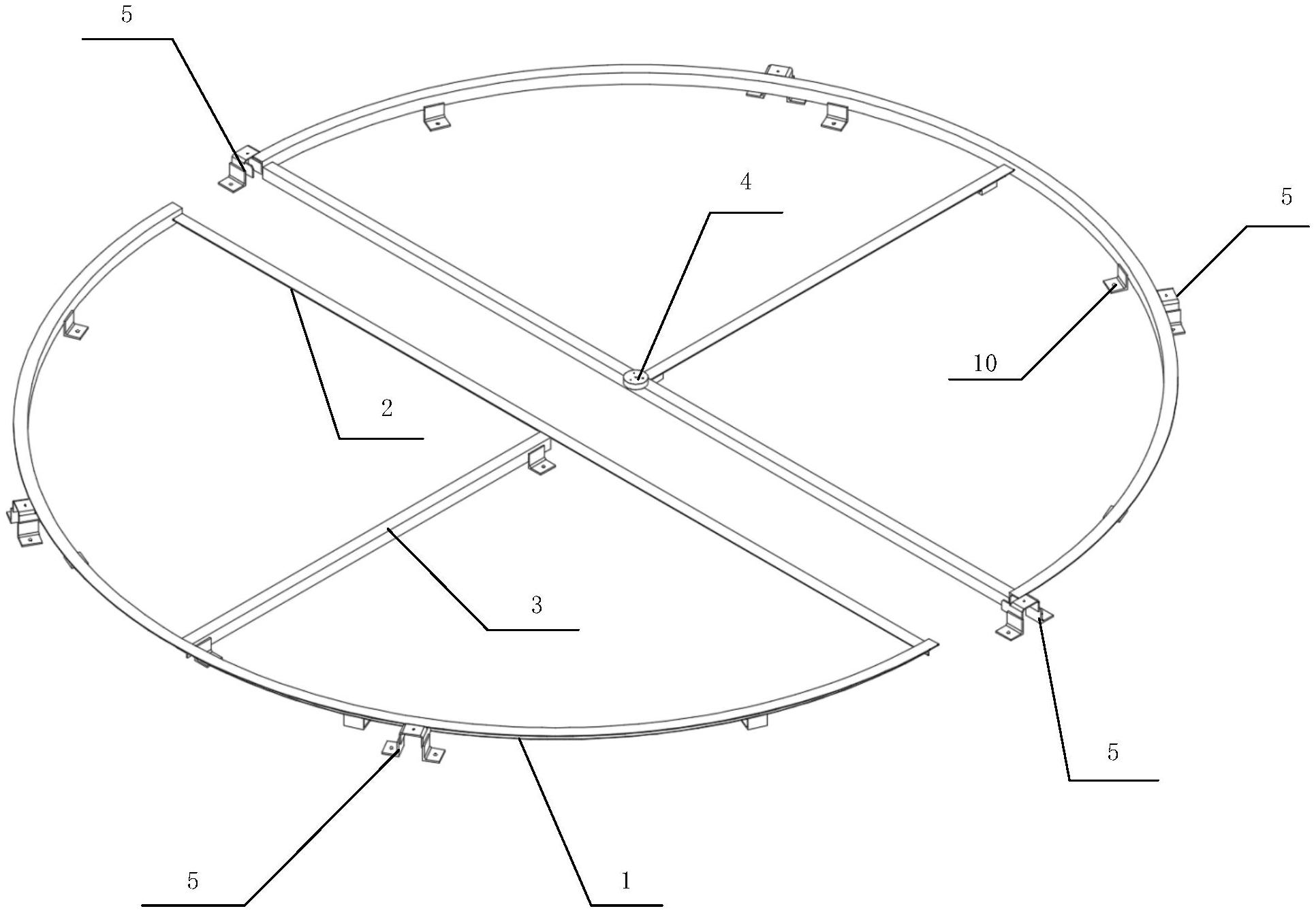

本实用新型提供一种组合式旋转门地圈结构,属于旋转门制造领域;本实用新型包括:两个半圆形组件;两个所述半圆形组件相连,以组成圆形结构;每个所述半圆形组件包括:半圆轨道、横杆和支撑杆;所述半圆轨道的端部均固定在所述横杆的两端;所述支撑杆的一端垂直固定在所述横杆的中部,另一端与所述半圆轨道的中部相连;两个所述半圆轨道依次相连,以组成圆环形轨道。本实用新型的地圈结构,两个半圆形组件可以预先在工厂制造,不仅便于批量化降低成本,也能够便于整体强度和制造精度;安装时只需要拼接两个半圆形组件即可,大幅度方便了安装。
