旋转门轻量化二级减速直流电机驱动装置

授权公布号：CN212656708U

旋转门轻量化二级减速直流电机驱动装置

有效

申请

2020-05-29

申请公布

1970-01-01

授权

2021-03-05

预估到期

2030-05-29

申请号	CN202020963967.0
申请日	2020-05-29
授权公布号	CN212656708U
授权公告日	2021-03-05
分类号	E05F15/608
分类	锁；钥匙；门窗零件；保险箱;
申请人名称	上海乘方自动门科技有限公司
申请人地址	上海市嘉定区华亭镇高石公路2439号6幢

专利法律状态

2021-03-05 授权

状态信息

授权

摘要

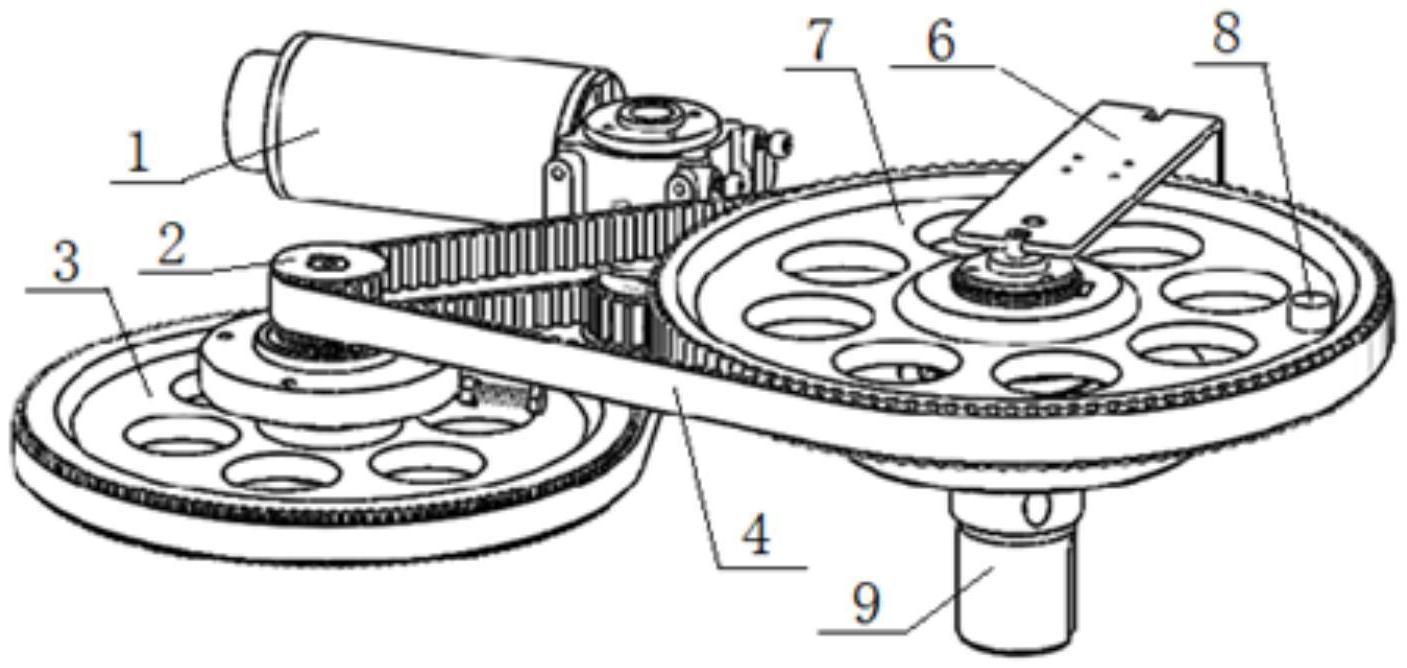

旋转门轻量化二级减速直流电机驱动装置,包括直流电机(1)、一级减速小同步轮(2)、一级减速大同步轮(3)、同步带(4)、停位传感器(6)和二级减速同步轮(7)；直流电机(1)通过一卷同步带(4)传动连接一级减速大同步轮(3)，一级减速大同步轮(3)与一级减速小同步轮(2)同轴固定安装，一级减速小同步轮(2)通过另一卷同步带(4)传动连接二级减速同步轮(7)。通过直流电机、主动轮、二级变速轮、同步带等协同配合，以减速比驱动主轴带动门体工作。装置结构简单、高效。大幅简轻驱动装置的机械结构和重量，通过二级减速和同步带传动，大幅降低制造和工作成本，运行噪音大幅降低。
