授权公布号:CN216889640U
轿门门锁同步门刀
有效
申请
2022-02-22
申请公布
1970-01-01
授权
2022-07-05
预估到期
2032-02-22
申请号 CN202220354686.4
申请日 2022-02-22
授权公布号 CN216889640U
授权公告日 2022-07-05
分类号 B66B13/20;B66B13/16;B66B13/30
分类 卷扬;提升;牵引;
申请人名称 蒂升电梯(上海)有限公司
申请人地址 上海市松江工业区佘山分区勋业路2号

专利法律状态

2022-07-05 授权
状态信息
授权

摘要

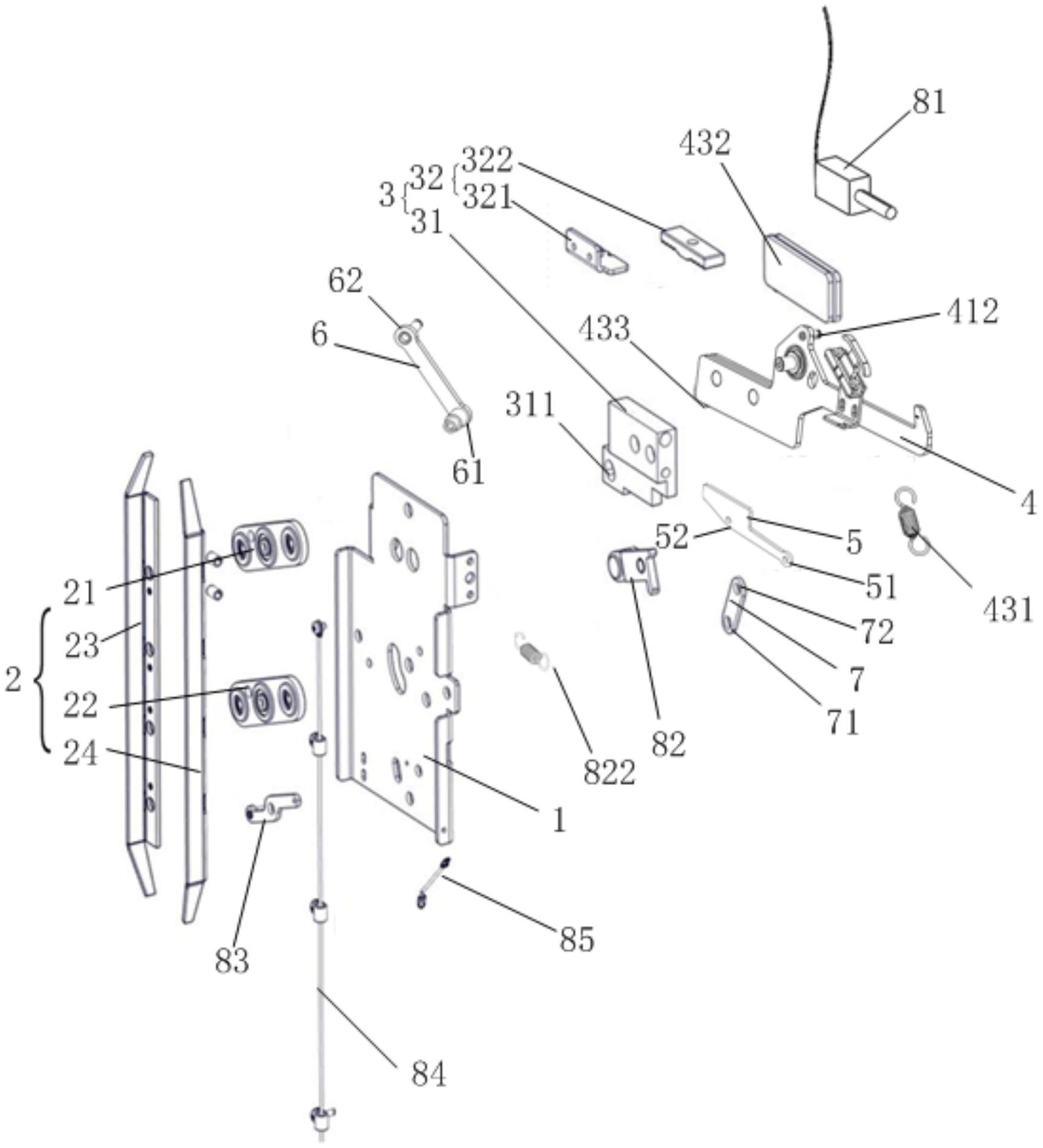

本实用新型涉及一种轿门门锁同步门刀,包括:基板;门刀组件,其安装至基板的第一侧;导向组件,其能够水平滑动地安装至基板的第二侧,导向组件的下部设置有条形孔;锁钩组件,其能够枢转地安装至基板的第二侧,并且位于导向组件的下方;下压板,其位于基板的第二侧,下压板的第一端铰接至锁钩组件;第一拉杆,其第一端铰接至门刀组件,第一拉杆的第二端设置有向基板的第二侧延伸的轴,轴穿过导向组件的条形孔,并且抵止在下压板的上边沿;第二拉杆,其第一端铰接至基板的第二侧,第二拉杆的第二端铰接至下压板的第二端。本实用新型的轿门门锁同步门刀极大地提高了机械结构的利用率,简化了机械结构,减少了零部件数量。
