授权公布号:CN220509875U
一种智能开关面板
有效
申请
2023-07-14
申请公布
1970-01-01
授权
2024-02-20
预估到期
2033-07-14
| 申请号 | CN202321857606.8 |
| 申请日 | 2023-07-14 |
| 授权公布号 | CN220509875U |
| 授权公告日 | 2024-02-20 |
| 分类号 | H01H9/02;H05K7/14 |
| 分类 | 基本电气元件; |
| 申请人名称 | 厦门立林科技有限公司 |
| 申请人地址 | 福建省厦门市火炬高新区软件园三期凤岐路128号101室001号 |
专利法律状态
2024-02-20
授权
状态信息
授权
摘要

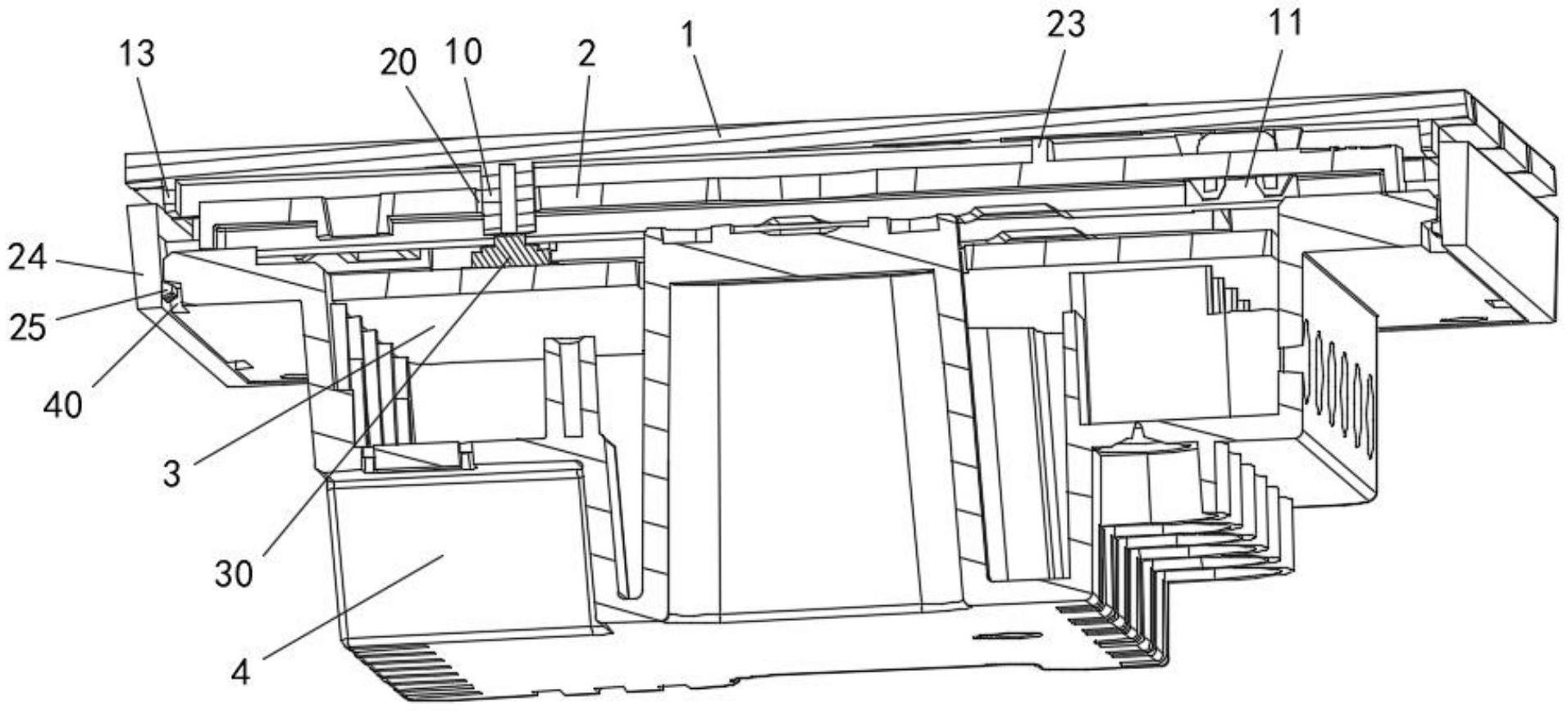

本实用新型公开了一种智能开关面板,包括若干个按键板、前壳、PCB板和后壳;所述PCB板安装于后壳上,PCB板上端设置有若干个轻触开关;所述前壳安装于PCB板上端,且在轻触开关上方的前壳上设置有驱动孔;所述前壳一侧上端设置有转轴,前壳另一侧设置有第一卡槽;所述转轴与第一卡槽间的前壳上端固定有用于横向支撑按键板的支撑筋条;所述按键板下端固定有穿设于驱动孔的驱动筋条;所述按键板一侧下端设置有转动凹槽,按键板另一侧下端固定有第一卡扣;所述转轴和第一卡扣分别嵌入转动凹槽和第一卡槽内将按键板安装于前壳上;该实用新型可有效解决按键板与轻触开关不对中的问题,模具简单,用户使用安全,可消除按键板塌边的问题,使用效果好。
