授权公布号:CN220394763U
一种防倒流的马桶冲刷系统
有效
申请
2023-07-11
申请公布
1970-01-01
授权
2024-01-26
预估到期
2033-07-11
| 申请号 | CN202321815726.1 |
| 申请日 | 2023-07-11 |
| 授权公布号 | CN220394763U |
| 授权公告日 | 2024-01-26 |
| 分类号 | E03D1/38;E03D1/30;E03D11/17;E03D11/06;E03D11/08;E03D5/01 |
| 分类 | 给水;排水; |
| 申请人名称 | 厦门瑞尔特卫浴科技股份有限公司 |
| 申请人地址 | 福建省厦门市海沧区后祥路18号 |
专利法律状态
2024-01-26
授权
状态信息
授权
摘要

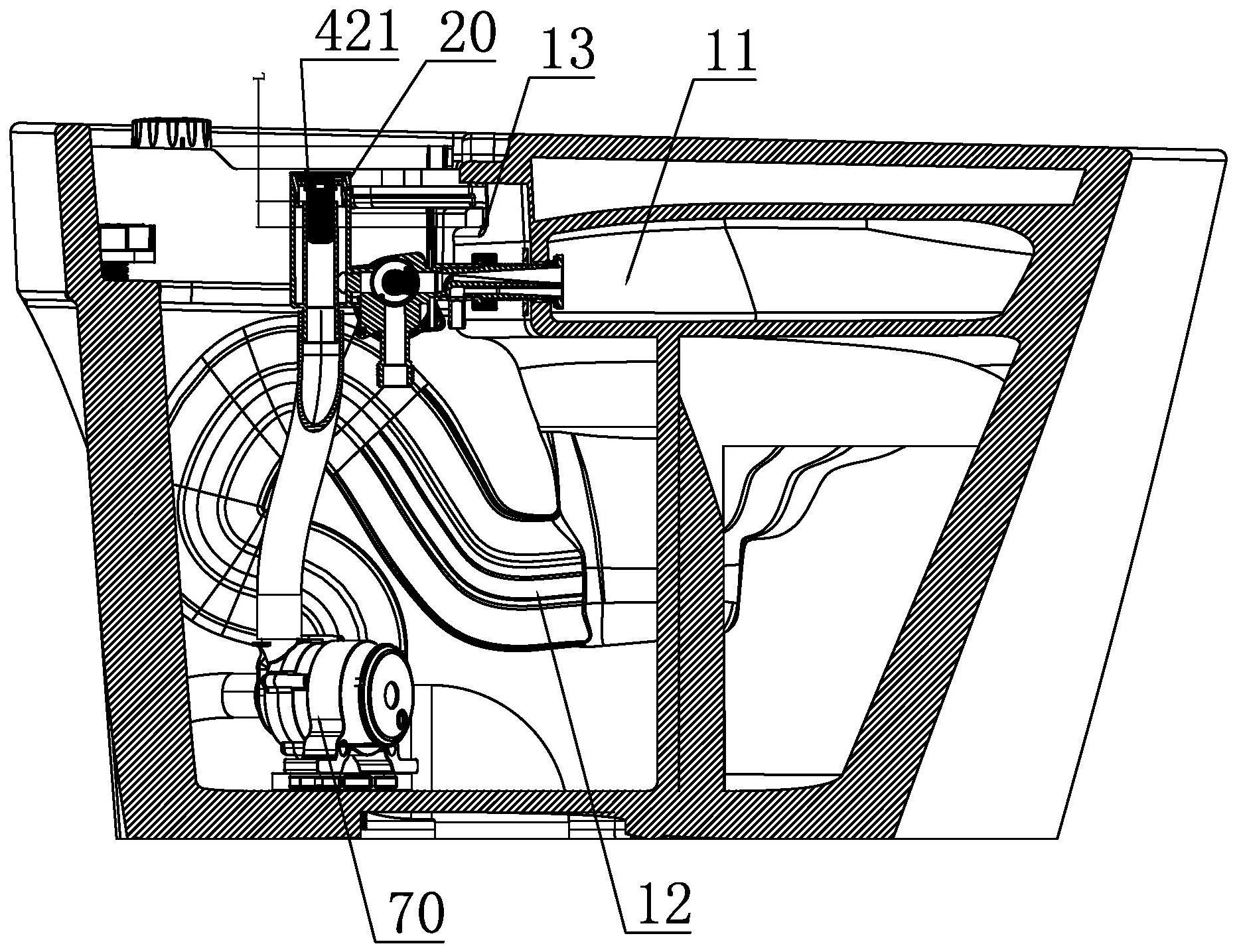

本实用新型公开了一种防倒流的马桶冲刷系统,马桶设有刷圈水路和主冲水路,还包括:阀体,设有进水通道、第一出水通道及第二出水通道,所述第一出水通道与刷圈水路相连通,所述第二出水通道与主冲水路相连通;切换件,活动设置于所述阀体内,所述切换件活动至第一位置时,所述进水通道与所述第一出水通道相连通,所述切换件活动至第二位置时,所述进水通道与所述第二出水通道相连通;止逆单元,设置于所述进水通道,所述止逆单元用于阻止所述进水通道的水流倒流,本方案通过在进水通道上设置止逆单元,能够防止便池的水通过刷圈水路倒流至进水通道,防止污染水源。
