授权公布号:CN218862358U
一种连接结构、滑撑与窗户
有效
申请
2022-11-02
申请公布
1970-01-01
授权
2023-04-14
预估到期
2032-11-02
| 申请号 | CN202222919117.2 |
| 申请日 | 2022-11-02 |
| 授权公布号 | CN218862358U |
| 授权公告日 | 2023-04-14 |
| 分类号 | E05C17/28 |
| 分类 | 锁;钥匙;门窗零件;保险箱; |
| 申请人名称 | 广东坚朗五金制品股份有限公司 |
| 申请人地址 | 广东省东莞市塘厦镇坚朗路3号 |
专利法律状态
2023-04-14
授权
状态信息
授权
摘要

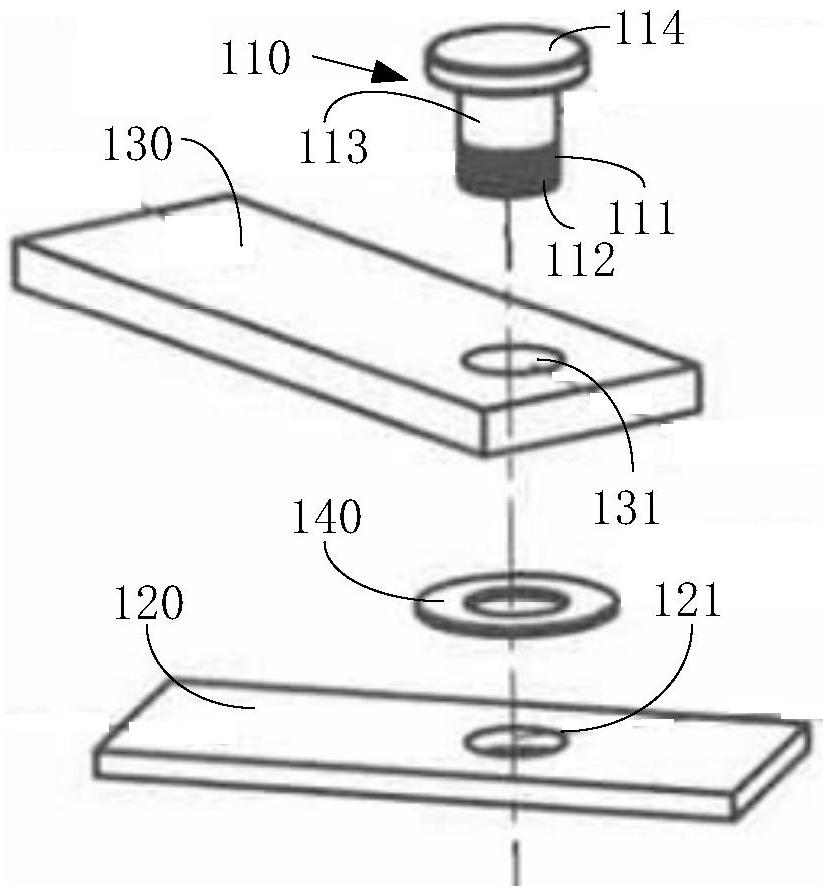

本实用新型涉及一种连接结构、滑撑与窗户。其中,连接结构包括:定杆、动杆和铆钉,其中定杆上设有第一通孔;动杆设有第二通孔;铆钉的钉部穿过第一通孔和第二通孔以将定杆和动杆铆接,钉部与定杆中至少一者设有辊纹,以限制铆钉与定杆的相对转动。由于铆钉铆接时,钉部与定杆设置通孔的孔壁相接触,翻边后的翻边部与定杆的端面也相接触,共有两个接触区域,所以通过对铆钉和/或定杆在接触区域的表面设置辊纹可以有效增大钉部与定杆接触面的摩擦力,从而抑制铆钉与定杆的相对转动,铆钉和定杆接近于一体,共同承受外部施加的作用力,从而提升了连接结构的强度,满足了滑撑的使用需求。
