授权公布号:CN210713143U
一种增压式快速排水的地漏
有效
申请
2019-09-16
申请公布
1970-01-01
授权
2020-06-09
预估到期
2029-09-16
| 申请号 | CN201921528890.8 |
| 申请日 | 2019-09-16 |
| 授权公布号 | CN210713143U |
| 授权公告日 | 2020-06-09 |
| 分类号 | E03F5/04 |
| 分类 | 给水;排水; |
| 申请人名称 | 浙江新颖铜业有限公司 |
| 申请人地址 | 浙江省台州市玉环县科技工业园清港工业区 |
专利法律状态
2020-06-09
授权
状态信息
授权
摘要

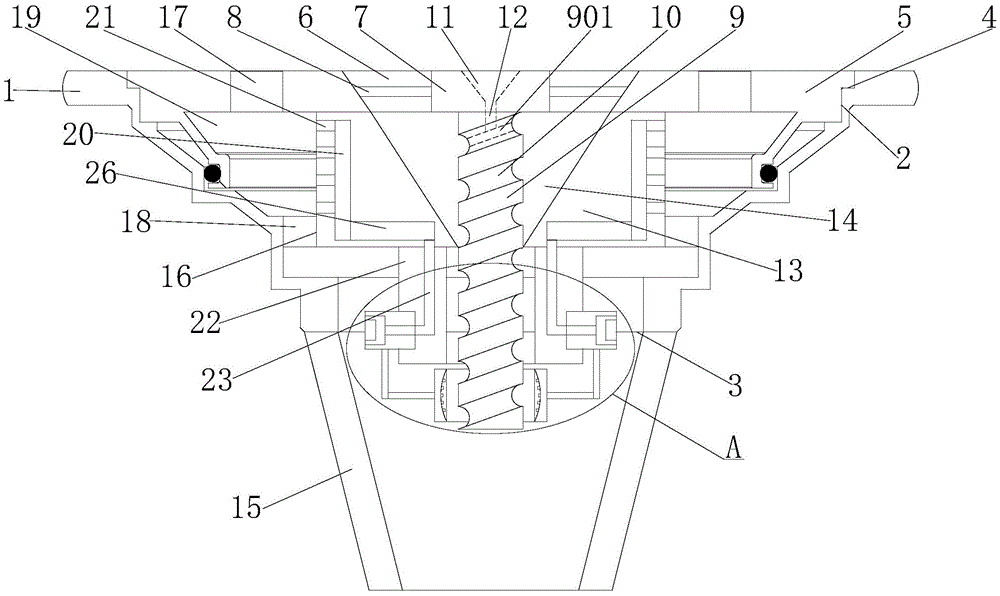

一种增压式快速排水的地漏,包括本体、设于本体上表面中心的进水孔以及设于本体下表面中心的出水孔,进水孔与出水孔相贯通,进水孔上端孔口内壁设有卡位台阶,卡位台阶上设有与其相匹配的盖板,所述盖板中心设有一与进水孔相贯通的排水孔;所述排水孔内设有一固定块;所述固定块通过若干呈圆周均匀分布的连杆与排水孔内壁相连接;所述固定块下表面中心设有一引水柱;所述引水柱外壁上设有一呈螺旋状的引水槽;所述固定块上表面中心设有一分流孔;所述引水柱上端内设有一与引水槽相贯通的放水孔。本实用新型的增压式快速排水的地漏能够有效增加排水速度,保证在最短时间内将地面的污水排入到排水管道系统内。
