授权公布号:CN210768601U
偏心孔金刚石复合片钻头
有效
申请
2019-05-13
申请公布
1970-01-01
授权
2020-06-16
预估到期
2029-05-13
| 申请号 | CN201920673293.8 |
| 申请日 | 2019-05-13 |
| 授权公布号 | CN210768601U |
| 授权公告日 | 2020-06-16 |
| 分类号 | E21B10/00 |
| 分类 | 土层或岩石的钻进;采矿; |
| 申请人名称 | 西安泾渭钻探机具制造有限公司 |
| 申请人地址 | 陕西省西安市灞桥区浐河经济开发区酒十路70号 |
专利法律状态
2020-06-16
授权
状态信息
授权
摘要

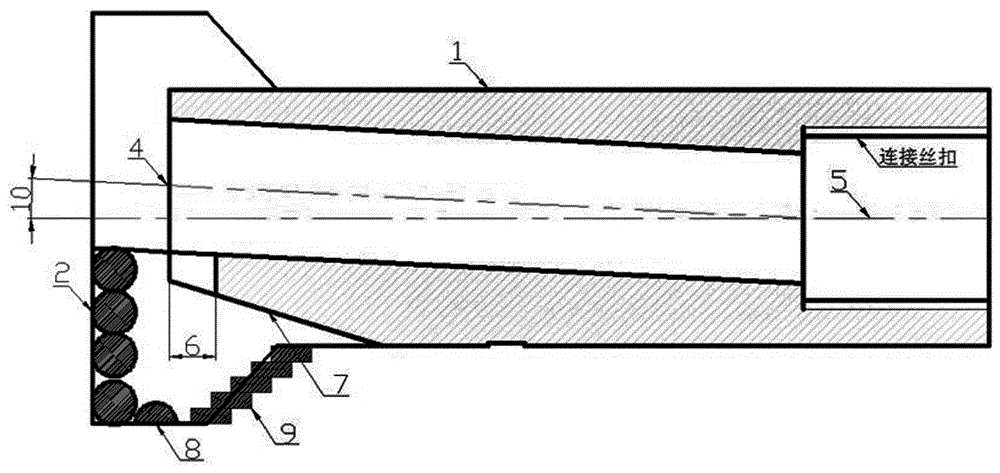

本实用新型公开了一种偏心孔金刚石复合片钻头,包括钻体、金刚石复合片切削齿、金刚复合片半片保径齿、合金保径条、合金反向切割齿、偏心的倾斜瓦斯抽放套管下放孔;钻体上端通过力学平衡原理设有三个以上翼部,翼部排布取决于偏心的倾斜瓦斯抽放套管下放孔的位置;倾斜瓦斯抽放套管下放孔的角度可以通过孔的长度调节,钻体翼部旋转轨迹之间形成排粉槽;避免了现有开闭式钻头钻进时翼片脱落或下放套管时无法打开活动翼片的不足,钻头完成钻孔后,可以将瓦斯抽放套管穿过钻头主体的轴向通孔,瓦斯抽放套管可以通过轴向通孔顺利到达钻探点,避免原有技术易卡死或顶不开等情况的出现;从而实现在钻头内部下瓦斯抽放套管,可以在不提钻的情况下放瓦斯抽放套管,进而可以保证瓦斯抽放套管下到预定位置,偏心的套管下放孔在距离浮动变化调整后的倾斜度已可忽略不计。
