授权公布号:CN107186251B
一种双顶尖角分屑钻
有效
申请
2017-07-24
申请公布
2017-09-22
授权
2023-09-05
预估到期
2037-07-24
| 申请号 | CN201710607569.8 |
| 申请日 | 2017-07-24 |
| 申请公布号 | CN107186251A |
| 申请公布日 | 2017-09-22 |
| 授权公布号 | CN107186251B |
| 授权公告日 | 2023-09-05 |
| 分类号 | B23B51/00 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 江苏飞达钻头股份有限公司 |
| 申请人地址 | 江苏省镇江市丹阳市丹北镇后巷飞达村 |
专利法律状态
2023-09-05
授权
状态信息
授权
2017-10-24
实质审查的生效
状态信息
实质审查的生效;IPC(主分类):B23B51/00;申请日:20170724
2017-09-22
公布
状态信息
公布
摘要

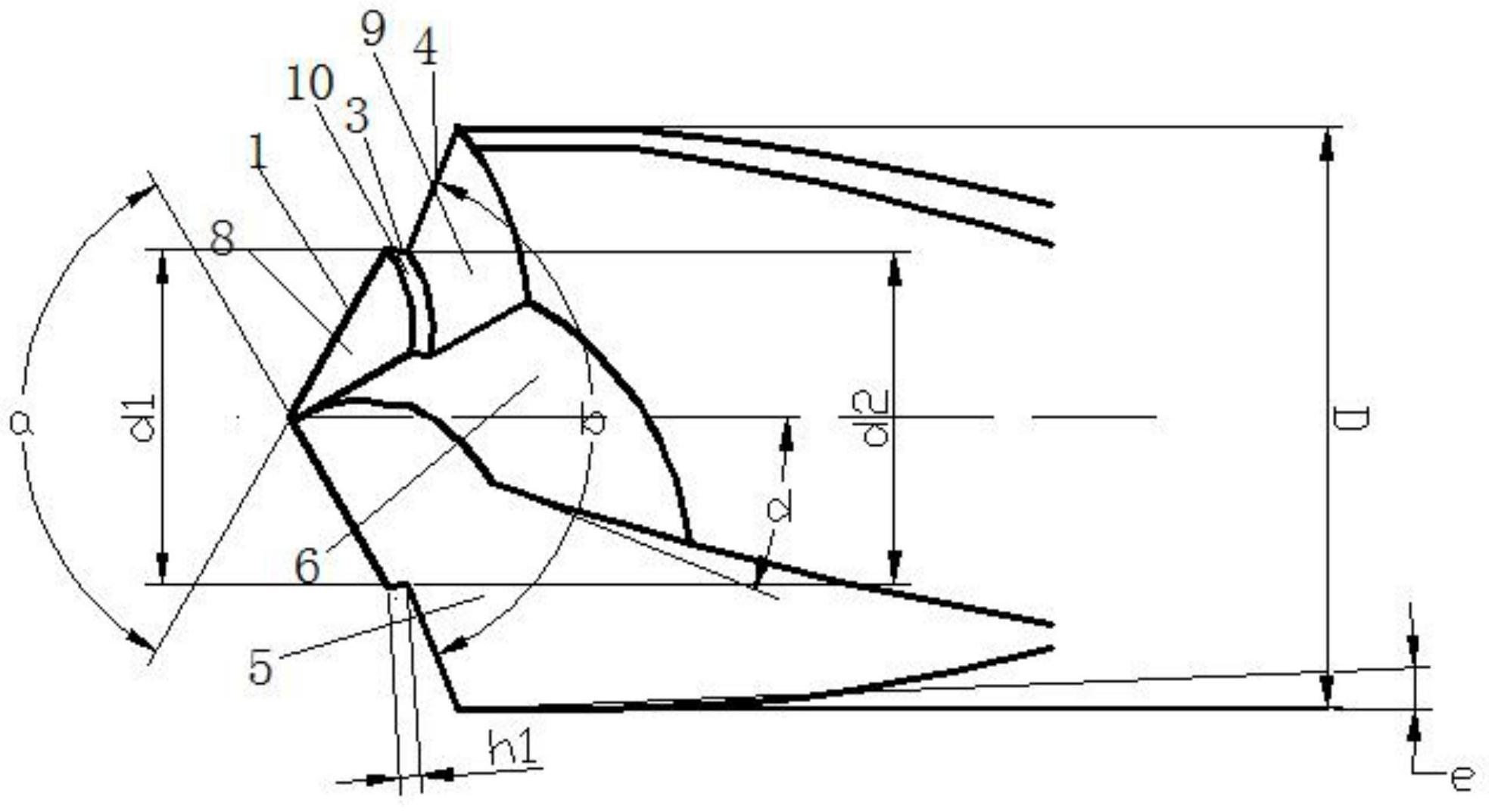

本发明提供了一种双顶尖角分屑钻,包括钻尖部分,所述钻尖包括二个顶尖角a和b,所述钻尖包括两个切削刃,所述切削刃包括两个主切削刃、两个分屑切削刃以及两个副切削刃,副切削刃的一端与分屑切削刃相连,另一端与主切削刃相连,将钻头的主切削刃和分屑切削刃分成独立的二段刃口,达到钻孔时形成分屑;本发明有效解决了普通麻花钻存在的主刃长,切屑宽,各点切屑流出的速度相差很大,切屑卷曲成宽的螺卷,所占的空间体积大,导致排屑不顺利,切削液难以流入的问题。
