授权公布号:CN115740581B
一种适用直柄钻头的钻夹头及其使用方法
有效
申请
2022-11-17
申请公布
2023-03-07
授权
2023-12-26
预估到期
2042-11-17
| 申请号 | CN202211460655.8 |
| 申请日 | 2022-11-17 |
| 申请公布号 | CN115740581A |
| 申请公布日 | 2023-03-07 |
| 授权公布号 | CN115740581B |
| 授权公告日 | 2023-12-26 |
| 分类号 | B23B51/12 |
| 分类 | 机床;不包含在其他类目中的金属加工; |
| 申请人名称 | 江苏飞达钻头股份有限公司 |
| 申请人地址 | 江苏省镇江市丹阳市丹北镇后巷飞达村 |
专利法律状态
2023-12-26
授权
状态信息
授权
2023-03-07
公布
状态信息
公布
摘要

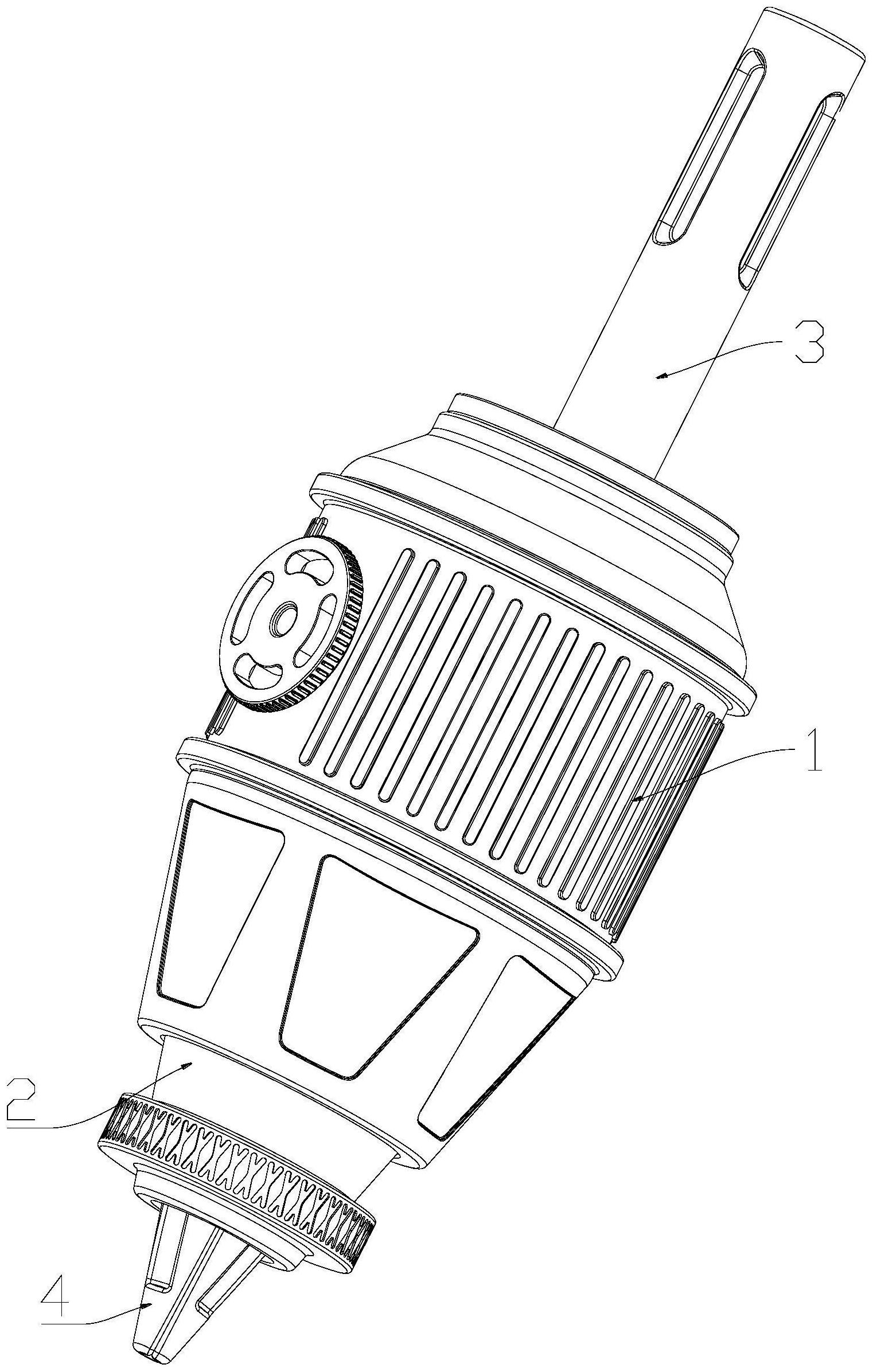

本发明涉及一种钻头夹紧技术,具体是一种适用直柄钻头的钻夹头及其使用方法,该钻夹头中的夹持部为多个,且沿圆周均匀分布,多个夹持部相互聚拢可形成圆锥状;外壳的内部中央设置有用于同夹持部的内壁滑动配合的顶头,顶头的下部设置有锥形面,锥形面的锥度与多个夹持部相互聚拢所形成的圆锥的锥角相同;夹持部和外壳之间还设置了与钻夹头一体化的终紧机构,终紧机构用于在夹持部与钻柄预紧后,驱动夹持部相对外壳转动,以使夹持部进一步聚拢。通过设置的终紧机构替代了原有的加长力臂、锥齿轮、以及锥齿圈,将终紧机构一体地设置在钻夹头上;相较于分体设置的加长力臂而言,携带便捷性,使用灵活性更佳。
