授权公布号:CN108271534B
草坪机倒车割草锁止机构
有效
申请
2018-03-20
申请公布
2018-07-13
授权
2024-02-23
预估到期
2038-03-20
申请号 CN201810227339.3
申请日 2018-03-20
申请公布号 CN108271534A
申请公布日 2018-07-13
授权公布号 CN108271534B
授权公告日 2024-02-23
分类号 A01D75/00;A01D75/18
分类 农业;林业;畜牧业;狩猎;诱捕;捕鱼;
申请人名称 浙江中坚科技股份有限公司
申请人地址 浙江省金华市永康市经济开发区名园南大道10号

专利法律状态

2024-02-23 授权
状态信息
授权
2018-08-07 实质审查的生效
状态信息
实质审查的生效;IPC(主分类):A01D75/00;申请日:20180320
2018-07-13 公布
状态信息
公布

摘要

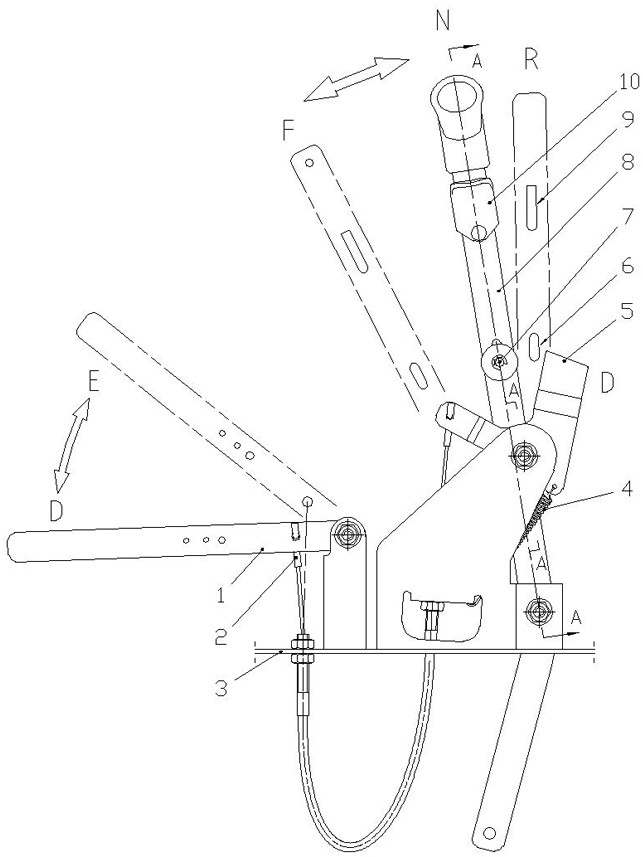

本发明创造公开了一种草坪机倒车割草锁止机构,包括机架(3)、离合杆(1)、挡板(5)、变挡杆(8)、传动机构、离合机构,所述的变挡杆(8)上设有第一和第二滑槽(9、6),离合机构包括滑柄(10)、压簧(11)、滑柄销(12)、联动片(13)、挡销(7),滑柄(10)套设在变挡杆(8)上可相对第一滑槽(9)上下移动,压簧(11)设置在第一滑槽(9)内,挡销(7)设置在第二滑槽(6)上,联动片(13)连接在滑柄销(12)与挡销(7)之间;挡板(5)与机架(3)之间连接有复位拉簧(4),挡销(7)在空挡结合状态时与挡板(5)的径向边缘(17)配合,挡销(7)在倒挡结合状态时与挡板(5)的周向边缘(18)配合。采用本结构后,具有结构设计合理、操作简单方便、使用安全可靠、完全满足安规要求等优点。
