授权公布号:CN219550582U
一种用于真火壁炉的燃烧装置
有效
申请
2023-03-14
申请公布
1970-01-01
授权
2023-08-18
预估到期
2033-03-14
| 申请号 | CN202320540531.4 |
| 申请日 | 2023-03-14 |
| 授权公布号 | CN219550582U |
| 授权公告日 | 2023-08-18 |
| 分类号 | F24B1/18;F24B1/191 |
| 分类 | 供热;炉灶;通风; |
| 申请人名称 | 浙江中力工具制造有限公司 |
| 申请人地址 | 浙江省丽水市缙云县壶镇镇安居西路106号 |
专利法律状态
2023-08-18
授权
状态信息
授权
摘要

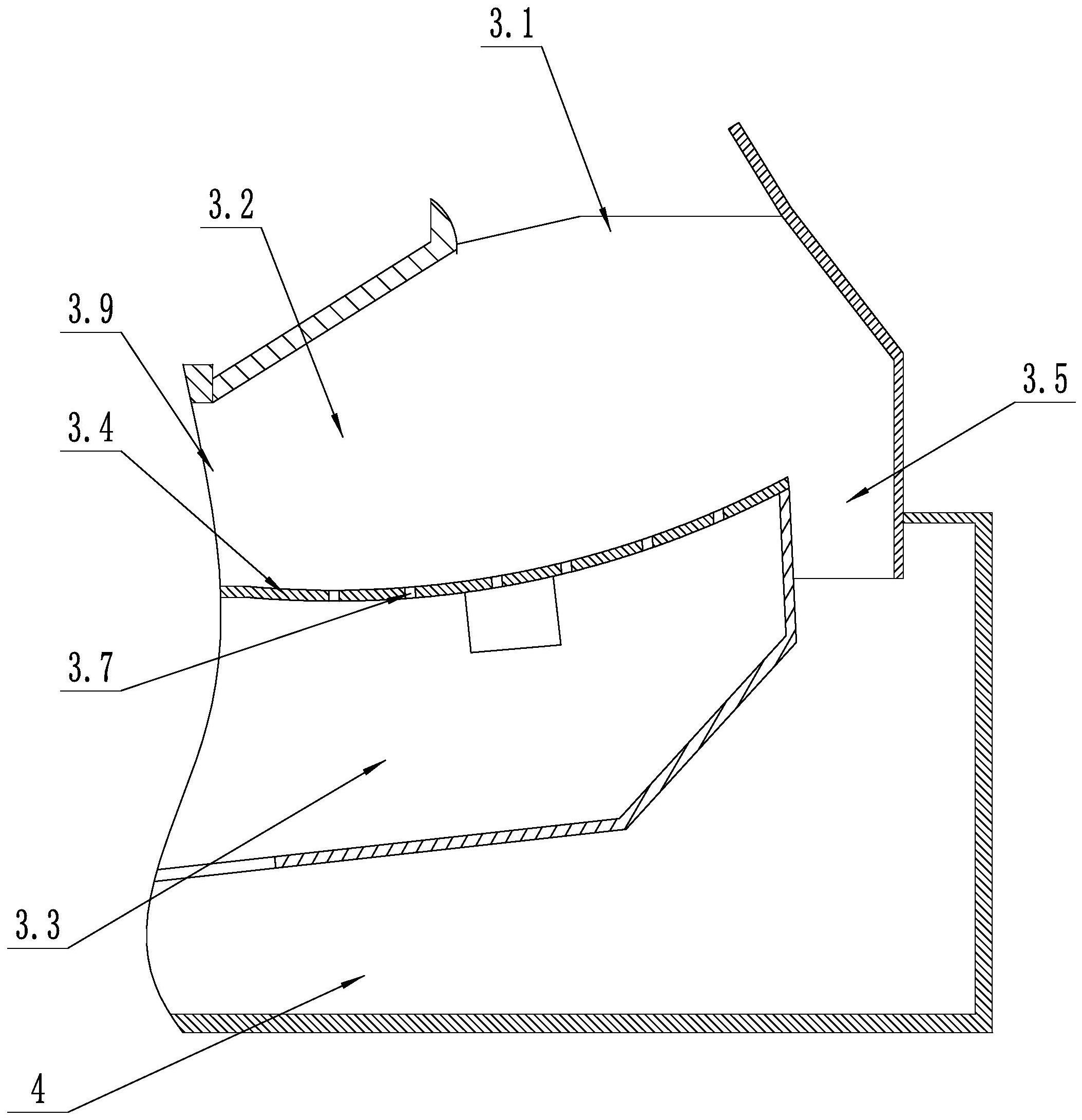

本实用新型公开了一种用于真火壁炉的燃烧装置,所述燃烧装置包括朝上开口的燃烧碗、设置在燃烧碗内并将燃烧碗的内腔分隔成上部燃烧腔体与下部进风腔体的隔板,所述上部燃烧腔体的一侧设有燃烧碗进口,与燃烧碗进口相对的上部燃烧腔体的另一侧设有排灰口,所述隔板上设有若干个向上部燃烧腔体方向凸出的凸出部,所述凸出部上设有通气口。上述方案使隔板上的通气口不容易被燃烧后的粉末灰渣堵塞,从而使上部燃烧腔体有足够的空气进入,使生物质颗粒充分燃烧,燃烧效率更高,且不容易产生烟雾。
