授权公布号:CN214365891U
一种适用于硬岩的钻头
有效
申请
2020-07-27
申请公布
1970-01-01
授权
2021-10-08
预估到期
2030-07-27
| 申请号 | CN202021504256.3 |
| 申请日 | 2020-07-27 |
| 授权公布号 | CN214365891U |
| 授权公告日 | 2021-10-08 |
| 分类号 | E21B10/42;E21B10/43 |
| 分类 | 土层或岩石的钻进;采矿; |
| 申请人名称 | 长沙天和钻具机械有限公司 |
| 申请人地址 | 湖南省长沙市宁乡金洲新区姚家坡路018号 |
专利法律状态
2021-10-08
授权
状态信息
授权
摘要

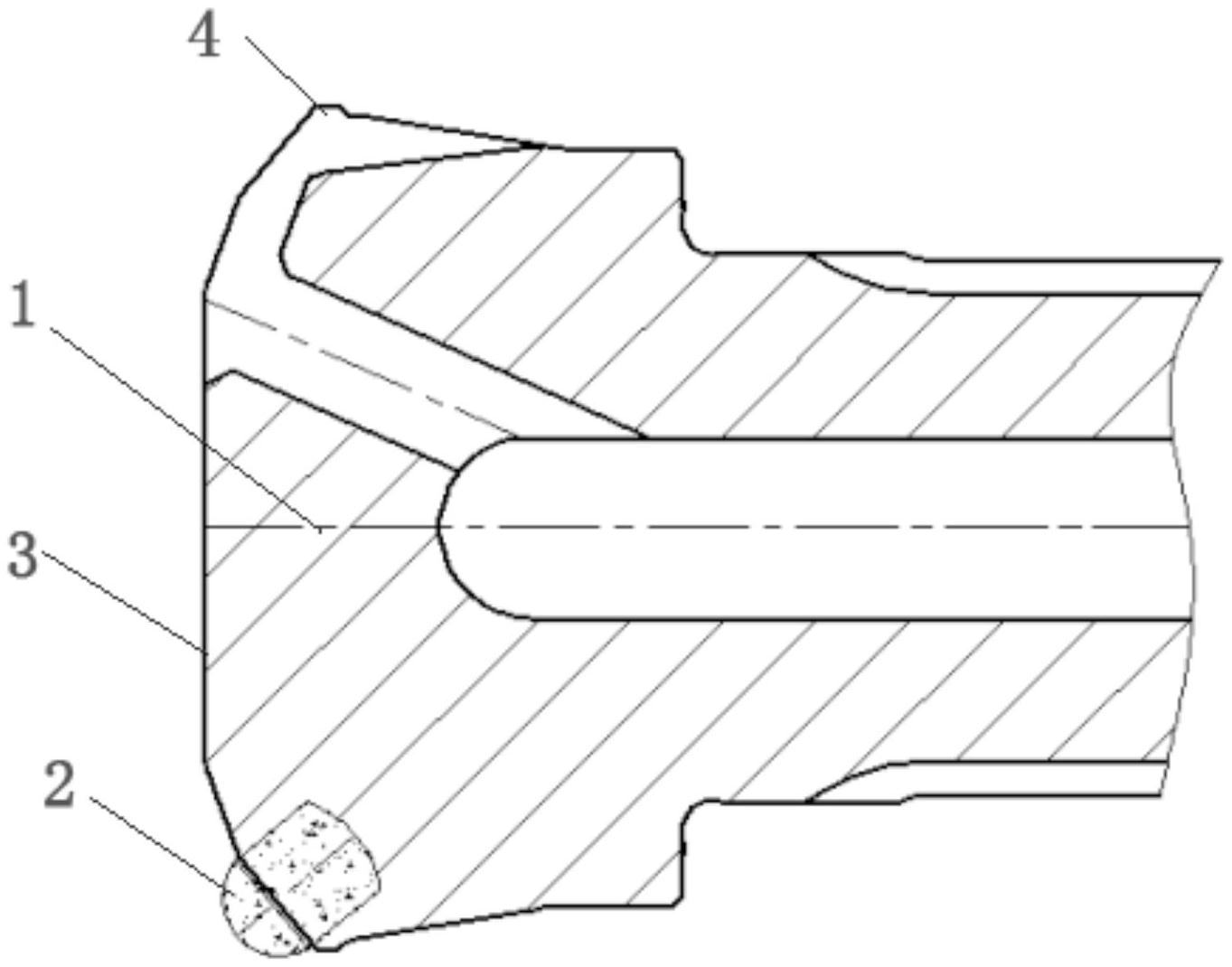

一种适用于硬岩的钻头,包括钻头裤体和安装在钻头裤体齿面端的合金齿,所述钻头裤体的外侧、在靠近齿面端的位置设置有用于固定合金齿的凸台,所述凸台为钻头裤体的最大外径尺寸,所述凸台的硬度小于所述钻头裤体的硬度,本装置凸台在轴向和径向设有一定的厚度,使得凸台一方面对合金齿起到固定支撑的作用,防止合金齿掉落及裤体开裂,另一方面由于凸台相比裤体硬度低、磨损面积占比小,钻头钻进过程中岩渣会将凸台缓慢磨损,形成凸台与合金齿同步磨损的情形,当合金齿磨损到原钻头裤体的位置时,凸台也磨损殆尽,从而使得合金齿底部凸出钻头裤体,这样钻头仍然可以继续使用,从而提高了整个钻头的使用寿命。
