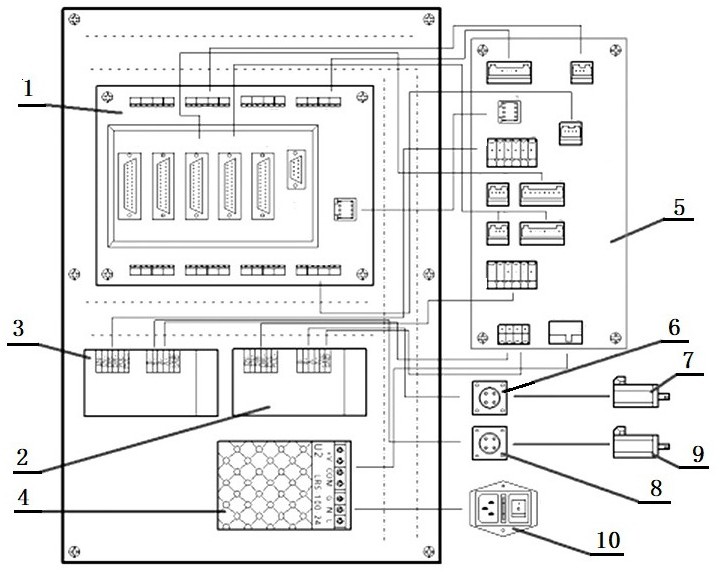

一种智能齿轮双面啮合仪总线控制系统。现有技术是齿轮啮合仪,同类产品的电控系统为Windows XP系统，信号传输速率慢，且电脑需要PCI插槽，故障率高，无法适应齿轮测量的需求。本实用新型组成包括：Ethercat总线控制器（1），Ethercat总线控制器通过螺钉固定在壳体内，驱动器A（2）、驱动器B（3）分别通过线缆与所述的Ethercat总线控制器连接，驱动器A通过线缆与插头A（6）连接，插头A通过导线与电机A（7）连接，驱动器B通过线缆与插头B（9）连接，插头B通过导线与电机B（8）连接，开关电源（4）分别通过导线与信号处理板（5）、IEC滤波器插座（10）连接，信号处理板通过线缆与Ethercat总线控制器连接。本实用新型用于智能齿轮双面啮合仪总线控制系统。
