授权公布号:CN220313258U
一种射钉枪用蓄力机构及射钉枪
有效
申请
2023-03-30
申请公布
1970-01-01
授权
2024-01-09
预估到期
2033-03-30
| 申请号 | CN202320731175.4 |
| 申请日 | 2023-03-30 |
| 授权公布号 | CN220313258U |
| 授权公告日 | 2024-01-09 |
| 分类号 | B25C1/04;B25C7/00 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 台州市大江实业有限公司 |
| 申请人地址 | 浙江省台州市温岭市工业城机电园区 |
专利法律状态
2024-01-09
授权
状态信息
授权
摘要

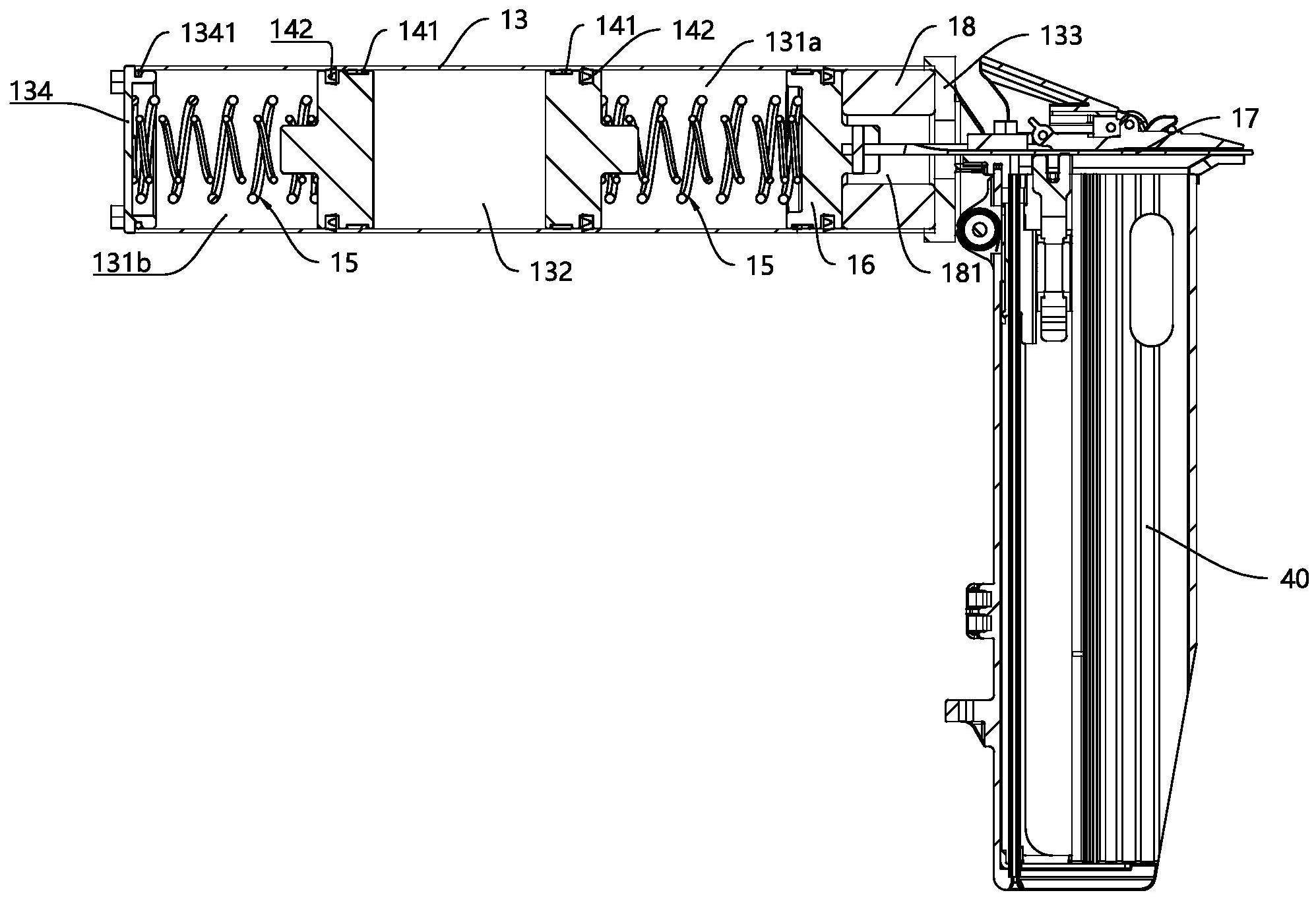

本实用新型属于紧固装置技术领域,涉及一种射钉枪用蓄力机构及射钉枪。射钉枪用蓄力机构包括:缸体、活动座、弹簧单元、活塞、以及撞针,缸体内部具有弹簧腔和气腔;弹簧单元活动安装在弹簧腔内,并具有至少一个储能弹簧;活塞活动设置在缸体的前端;其中,弹簧腔具有第一弹簧腔和第二弹簧腔,气腔位于第一弹簧腔与第二弹簧腔之间,第一弹簧腔和第二弹簧腔内均设置有弹簧单元,当活塞被外力朝向活动座的方向推动时,气腔内的气体和弹簧腔内的弹簧单元被压缩进行蓄力。本实用新型将弹簧腔设置成两个,可以实现双倍的弹力积蓄,并且将气腔设置在两个弹簧腔之间能够对弹簧单元的反作用力进行吸收,更好地保护整体结构。
