授权公布号:CN217861113U
一种紧固件驱动工具
有效
申请
2022-08-16
申请公布
1970-01-01
授权
2022-11-22
预估到期
2032-08-16
| 申请号 | CN202222150819.9 |
| 申请日 | 2022-08-16 |
| 授权公布号 | CN217861113U |
| 授权公告日 | 2022-11-22 |
| 分类号 | B25D9/06;B25D17/00 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 重庆弘愿工具(集团)有限公司 |
| 申请人地址 | 重庆市巴南区界石镇界南街157号 |
专利法律状态
2022-11-22
授权
状态信息
授权
摘要

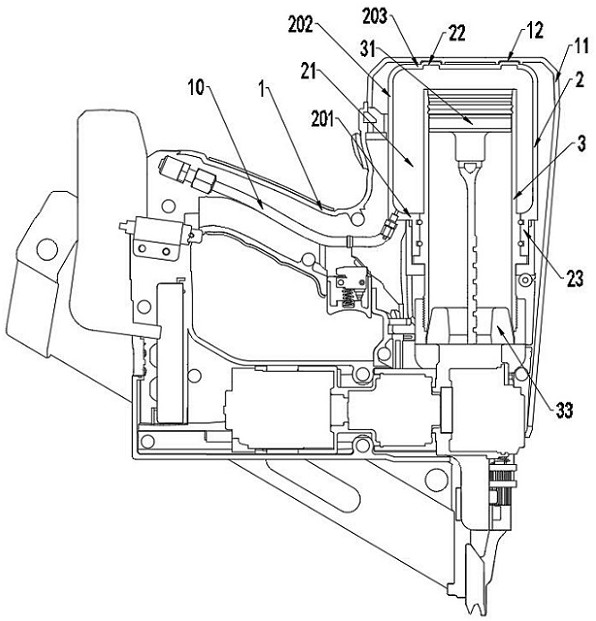

本实用新型涉及电动工具技术领域,为了解决现有技术中由于驱动工具储能室发生漏气而影响驱动工具正常使用的问题,提供了一种紧固件驱动工具,包括手柄和驱动部,驱动部包括气缸和气缸体,气缸内设置有做往复运动的活塞总成,气缸体内设有与气缸进气端连通的储能室;其中:气缸体偏心外套于气缸上,气缸体的底部设有径向朝外延伸的底壁,底壁位于气缸中部,底壁上设有围合气缸的圆筒状侧壁,侧壁沿轴向向上延伸并在侧壁上端设有盖住气缸的顶壁,气缸体内表面与气缸外表面围合成储能室。
