授权公布号:CN214490368U
一种气动扳手的捶打组件
有效
申请
2021-03-20
申请公布
1970-01-01
授权
2021-10-26
预估到期
2031-03-20
| 申请号 | CN202120575408.7 |
| 申请日 | 2021-03-20 |
| 授权公布号 | CN214490368U |
| 授权公告日 | 2021-10-26 |
| 分类号 | B25B21/02 |
| 分类 | 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手; |
| 申请人名称 | 浙江瑞丰五福气动工具有限公司 |
| 申请人地址 | 浙江省台州市温岭市石塘镇上马工业园区福港路100号 |
专利法律状态
2021-10-26
授权
状态信息
授权
摘要

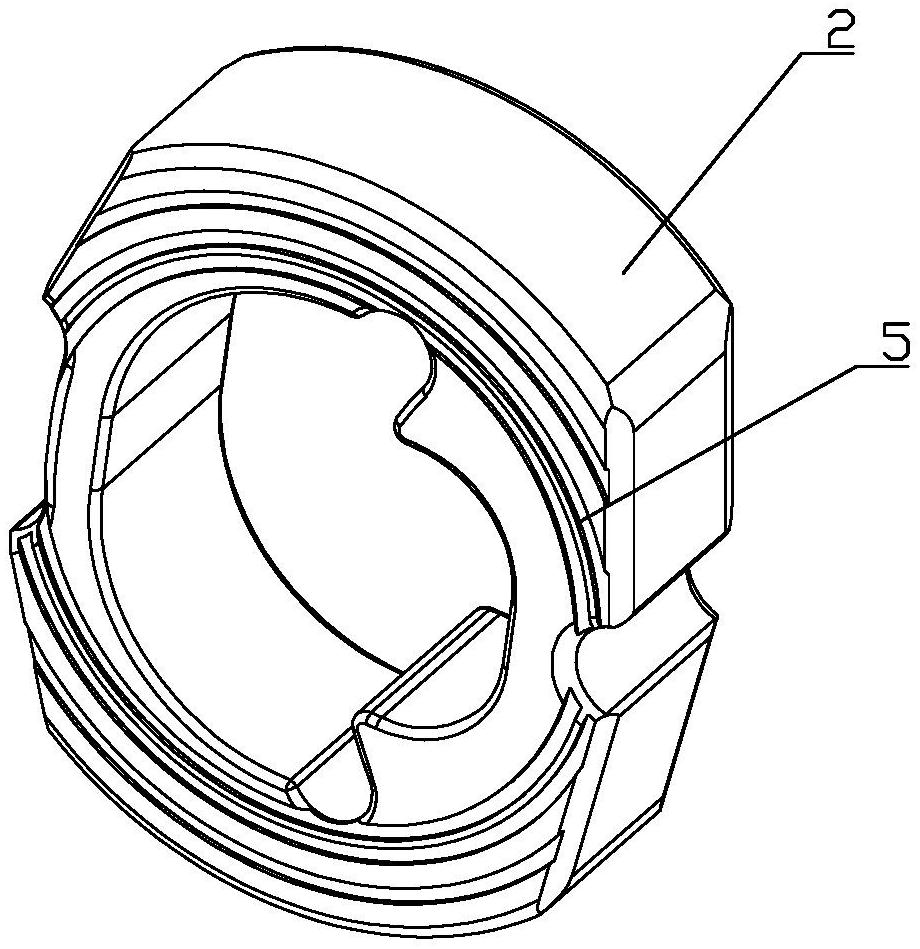

本实用新型属于气动扳手的技术领域,涉及一种气动扳手的捶打组件,包括同轴设置的捶打架、捶打块和传动轴,所述捶打架的后端与驱动装置啮合传动,所述捶打块设置在捶打架内、并通过捶打销与捶打架固定连接,所述传动轴穿设在捶打架及捶打块内,所述捶打块设置有一对且对称分布,两个捶打块相对的两个端面或其中一个端面上设置有若干凹槽。本实用新型提供的气动扳手的捶打组件,可以防止气动扳手的捶打块在打击时相互黏连而影响打击效果。
