授权公布号:CN214990079U
一种车辆反向扶正系统
有效
申请
2021-06-09
申请公布
1970-01-01
授权
2021-12-03
预估到期
2031-06-09
| 申请号 | CN202121286615.7 |
| 申请日 | 2021-06-09 |
| 授权公布号 | CN214990079U |
| 授权公告日 | 2021-12-03 |
| 分类号 | B66F9/20;B66F9/12;B66F9/075 |
| 分类 | 卷扬;提升;牵引; |
| 申请人名称 | 山西高行液压股份有限公司 |
| 申请人地址 | 山西省晋中市榆次区榆次工业园区 |
专利法律状态
2021-12-03
授权
状态信息
授权
摘要

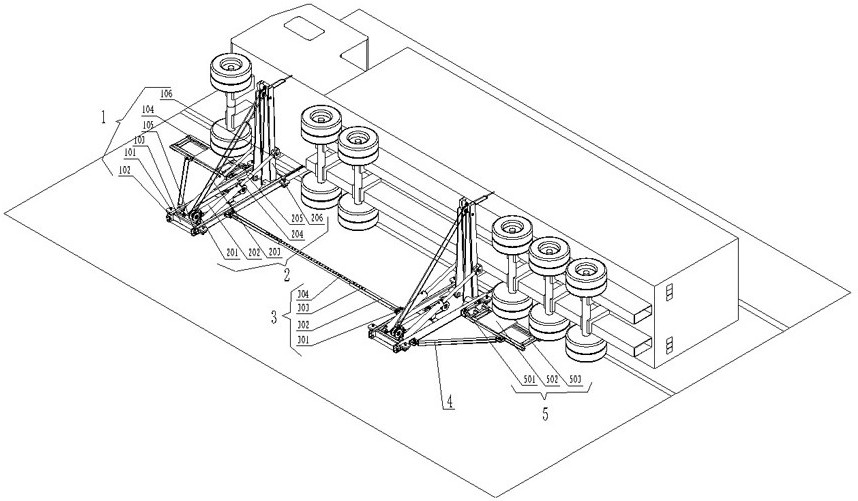

本实用新型涉及一种车辆反向扶正系统。本实用新型包括设置翻转驱动组件移动小车,移动小车包括小车车架、轴承座、伸缩支撑叉驱动缸,小车车架设置有伸缩长梁,伸缩长梁设置轴承座,翻转驱动组件包括翻转动臂驱动缸、翻转动臂,翻转动臂下端为回转连接点,回传连接点与轴承座孔轴配合连接,靠近翻转动臂臂体中部设置连接轴,翻转动臂驱动缸的活塞杆端耳环连接翻转动臂的连接轴,翻转动臂驱动缸尾部连接小车车架,翻转动臂上端设置牵引侧翻车辆的连接点,伸缩长梁能够延伸至侧翻车辆底部超过车辆重心位置,翻转动臂驱动缸驱动翻转动臂绕回传连接点翻转,移动小车和翻转驱动组件集成连接构成翻转移动小车,实现侧翻车辆快速、安全、稳定地扶正。
