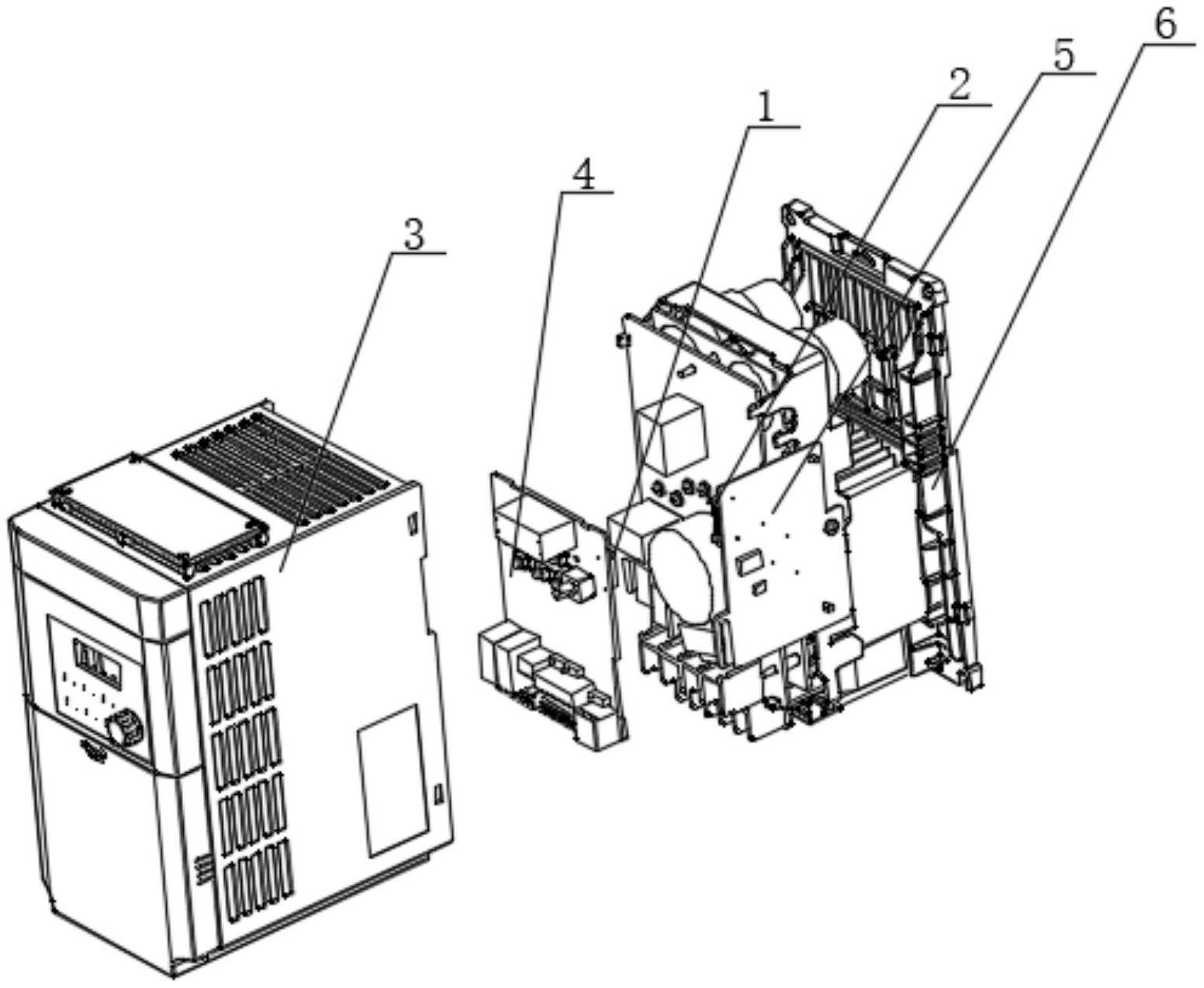

一种变频器内部PCB板间直插互连式结构，包括变频器主体，所述变频器主体的前方设置有第一PCB板，所述第一PCB板的一侧端部固定有插座，所述变频器主体外侧通过定位柱安装有第二PCB板，所述第二PCB板与第一PCB板在空间位置互相垂直，所述第二PCB板的内侧上方固定有插头，所述插头与插座对接固定，所述变频器主体、第一PCB板和第二PCB板的外部同时配合安装有罩壳，所述罩壳的内部与第一PCB板固定。使其安装方便，简化了结构，给故障排查带来便捷。
