C-GIS电压互感器例行试验用内锥绝缘子

授权公布号：CN218768913U

有效

申请

2022-09-29

申请公布

1970-01-01

授权

2023-03-28

预估到期

2032-09-29

申请号	CN202222593841.0
申请日	2022-09-29
授权公布号	CN218768913U
授权公告日	2023-03-28
分类号	H01B17/42;H01F27/29;H01F38/26
分类	基本电气元件;
申请人名称	大连第一互感器有限责任公司
申请人地址	辽宁省大连市普兰店区海湾路29号

专利法律状态

2023-03-28 授权

状态信息

授权

摘要

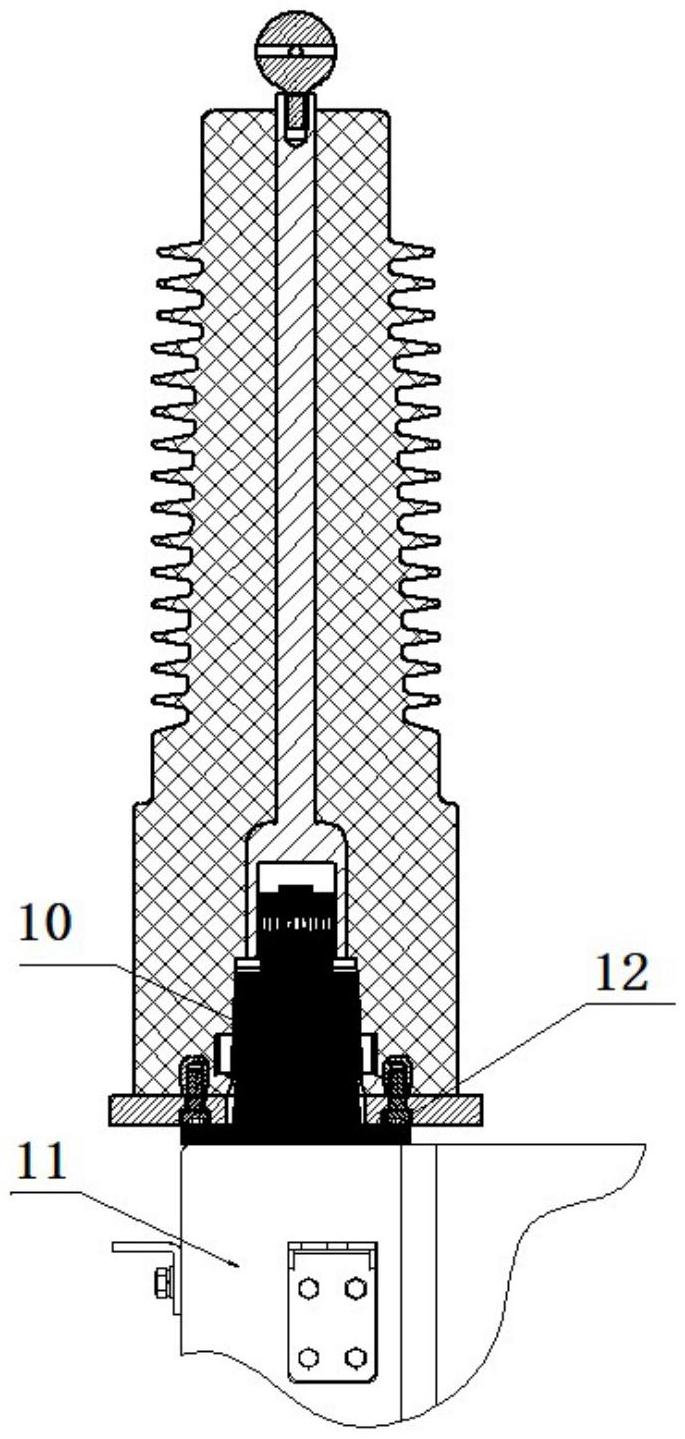

本实用新型公开了一种C‑GIS电压互感器例行试验用内锥绝缘子，导电杆（4）和低压屏蔽装置（7）经模具浇注在环氧树脂（5）中，且导电杆（4）与模具配合形成空腔（6），C‑GIS电压互感器的2#外锥（10）插入所述的空腔（6）中，C‑GIS电压互感器的2#外锥根部安装板（12）与内锥绝缘子安装板（3）接触且有效接地，C‑GIS电压互感器的2#外锥（10）一端与内锥绝缘子的导电杆（4）下端相连，均压球（2）螺紧于导电杆（4）上端，高压引入后经过均压球（2）以及导电杆（4）到达C‑GIS电压互感器的2#外锥（10）。该内锥绝缘子可排除因其他因素的干扰而造成局放试验不通过，且该绝缘子结构简单，制作成本低，体积较小，提升工作效率。
