授权公布号：CN109119291B

一种直流接触器灭弧结构

有效

申请

2018-09-10

申请公布

2019-01-01

授权

2024-02-20

预估到期

2038-09-10

申请号	CN201811050036.5
申请日	2018-09-10
申请公布号	CN109119291A
申请公布日	2019-01-01
授权公布号	CN109119291B
授权公告日	2024-02-20
分类号	H01H50/38;H01H9/44
分类	基本电气元件;
申请人名称	上海良信电器股份有限公司
申请人地址	上海市浦东新区申江南路2000号

专利法律状态

2024-02-20 授权

状态信息

授权

2019-11-08 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H01H50/38；申请日:20180910

2019-01-01 公布

状态信息

公布

摘要

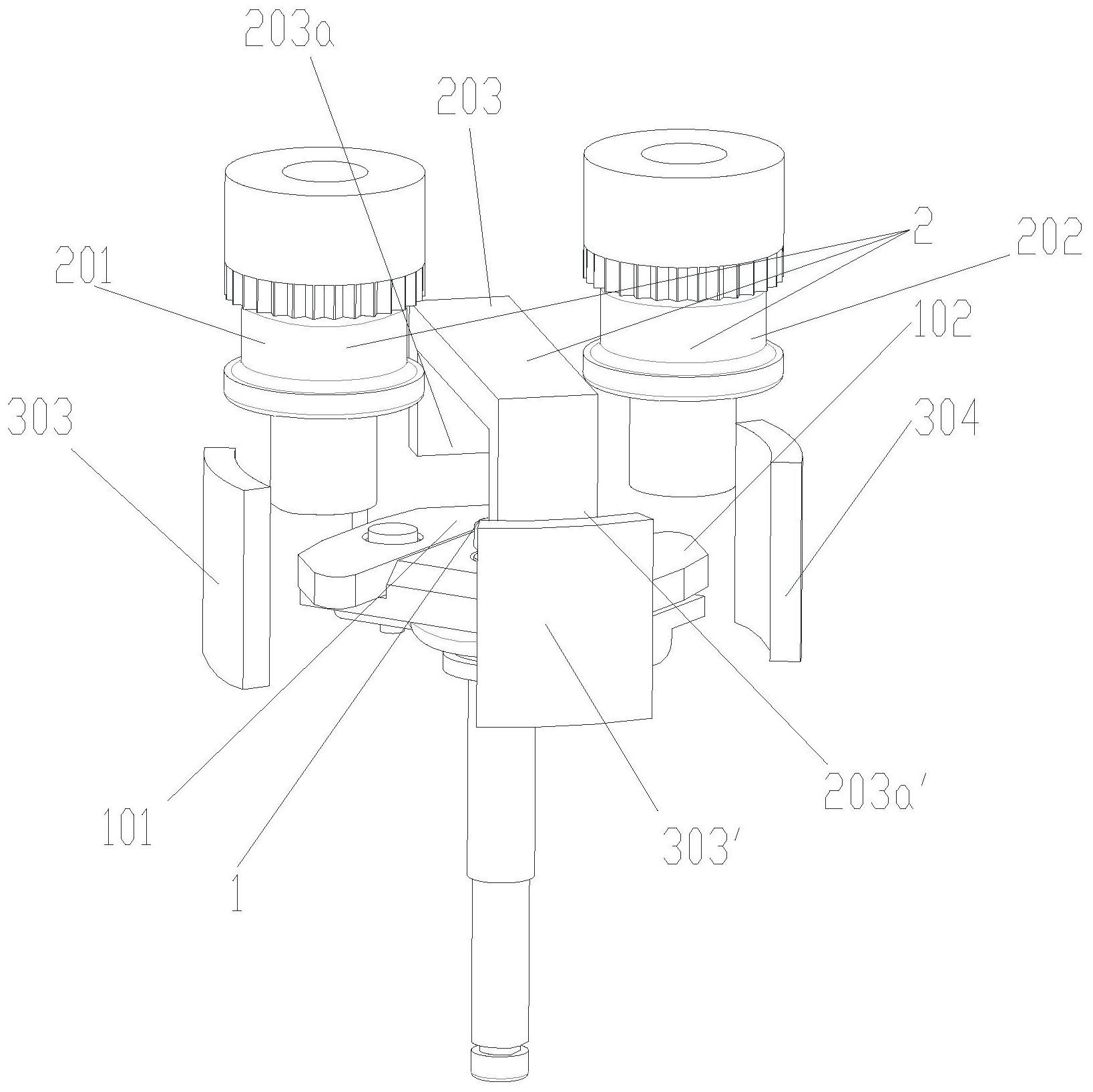

一种直流接触器灭弧结构，它包括动触头组件（1）和静触头组件（2），其特征在于：所述动触头组件（1）和所述静触头组件（2）串联形成具有四个断口（a,b,c,d）的直流接触器主回路，所述四个断口（a,b,c,d）依次首尾相连形成区域的外侧设置有至少2个永磁体，所述动触头组件（1）和所述静触头组件（2）接合时相同电流方向的断口外侧的永磁体位于断口面一侧的磁极方向相同，不同电流方向的断口外侧的永磁体位于断口面一侧的磁极方向不同。本直流接触器灭弧结构，主回路采用单极四断点串联形式。在含有四断口的单极接触器里采用永磁体磁吹灭弧，在不增大接触器体积的同时大大提升直流接触器的接通分断能力，能接通分断更高的主回路电压，实现小体积、高分断的目的。
