储能传动机构及使用该储能传动机构的旋转式开关操作装置

授权公布号：CN108695082B

有效

申请

2017-04-11

申请公布

2018-10-23

授权

2024-02-23

预估到期

2037-04-11

申请号	CN201710233936.2
申请日	2017-04-11
申请公布号	CN108695082A
申请公布日	2018-10-23
授权公布号	CN108695082B
授权公告日	2024-02-23
分类号	H01H3/30;H01H9/22;H01H19/20
分类	基本电气元件;
申请人名称	上海良信电器股份有限公司
申请人地址	上海市浦东新区申江南路2000号

专利法律状态

2024-02-23 授权

状态信息

授权

2018-11-16 实质审查的生效

状态信息

实质审查的生效；IPC(主分类):H01H3/30；申请日:20170411

2018-10-23 公布

状态信息

公布

摘要

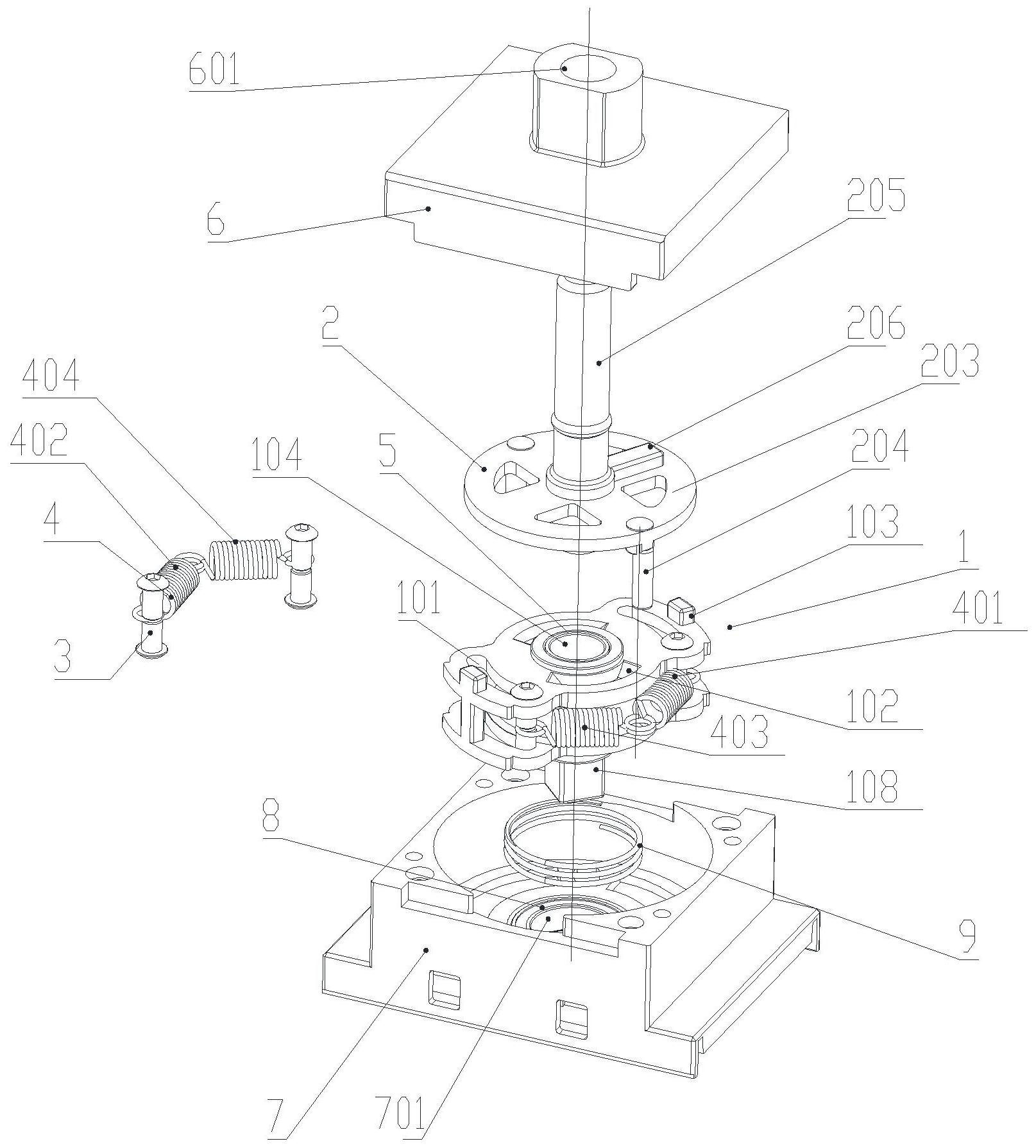

储能传动机构，它包括传动轴（1）和驱动轴（2），其特征在于：所述传动轴（1）上设有滑孔（101），对锁螺钉（3）装在滑孔（101）内能够滑动，传动轴（1）的上端面设有轨道斜坡槽（102），驱动轴（2）内端面设有与轨道斜坡槽（102）对应的脱扣凸台（201），传动轴（1）上端面还设有锁扣凸台（103），驱动轴（2）伸出的定位轴（202）装在传动轴（1）上的定位孔（104）内，储能拉簧组（4）一端装在对锁螺钉（3）上，另一端装在驱动轴（2）伸出的驱动指（204）上，驱动轴（2）转动过程中驱动指（204）拉伸储能拉簧组（4）使其储能。本发明结构简单，可靠性高，开关机构提高了储能及传动的有效功率，降低了机构负载，从而提高机构的动作可靠性及机械寿命。
