一种直流接触器触头系统及该直流接触器

授权公布号：CN109119293B

一种直流接触器触头系统及该直流接触器

有效

申请

2018-09-10

申请公布

2019-01-01

授权

2024-03-15

预估到期

2038-09-10

申请号	CN201811050040.1
申请日	2018-09-10
申请公布号	CN109119293A
申请公布日	2019-01-01
授权公布号	CN109119293B
授权公告日	2024-03-15
分类号	H01H50/54;H01H9/40
分类	基本电气元件;
申请人名称	上海良信电器股份有限公司
申请人地址	上海市浦东新区申江南路2000号

专利法律状态

2024-03-15 授权

状态信息

授权

2019-01-01 公布

状态信息

公布

摘要

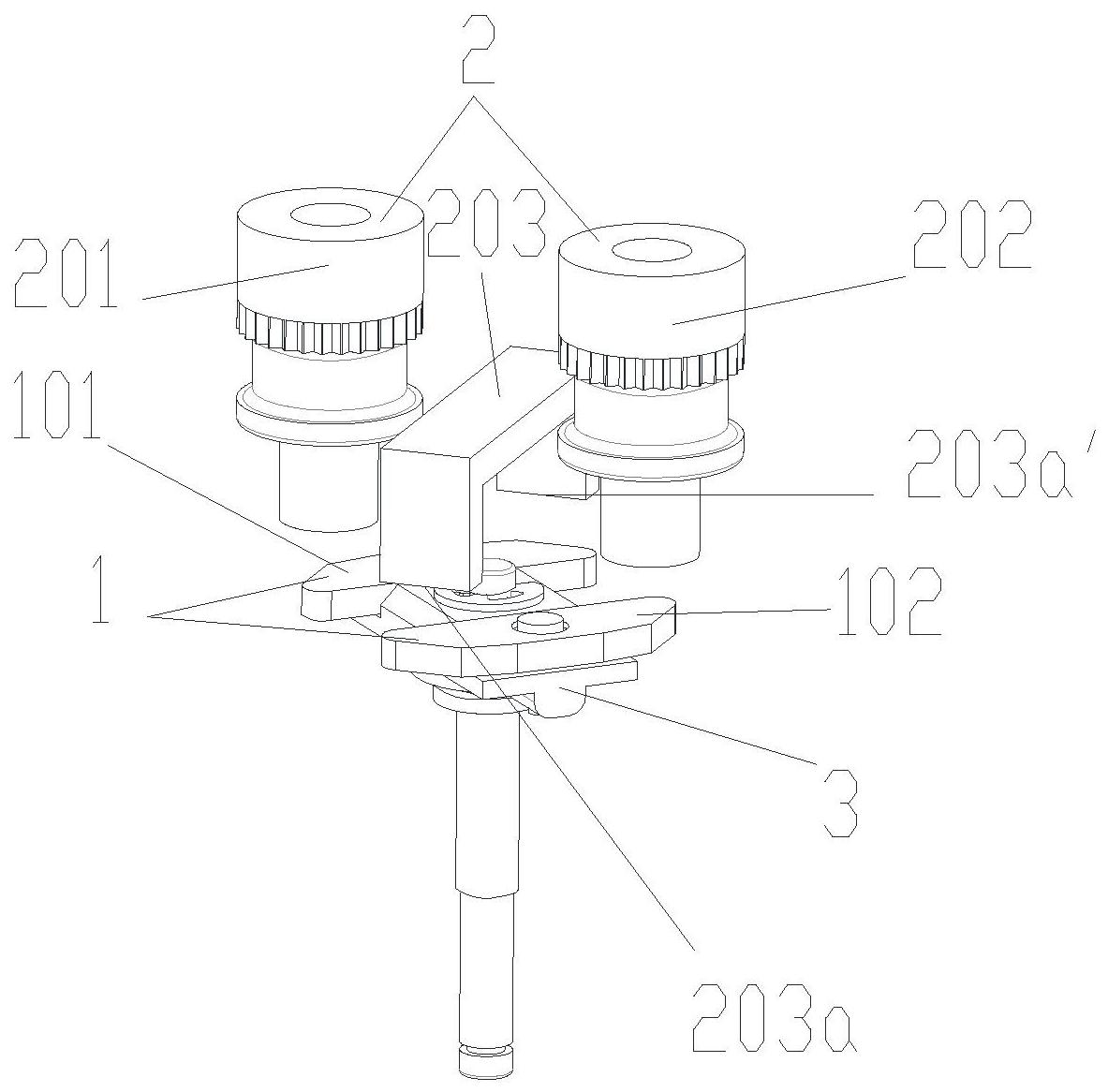

一种直流接触器触头系统及该直流接触器，触头系统包括动触头组件（1）和静触头组件（2），所述动触头组件（1）和所述静触头组件（2）的接合与脱开能够控制所述直流接触器的通断，其特征在于：所述动触头组件（1）和所述静触头组件（2）壳体内部串联形成具有四个断口的直流接触器主回路。该直流接触器，在单极接触器内部的一个轴上安装两个动触头片，主回路采用单极四断点壳体内部串联形式，可以实现直流接触器在小体积的同时，能够快速切断高电压电弧。
