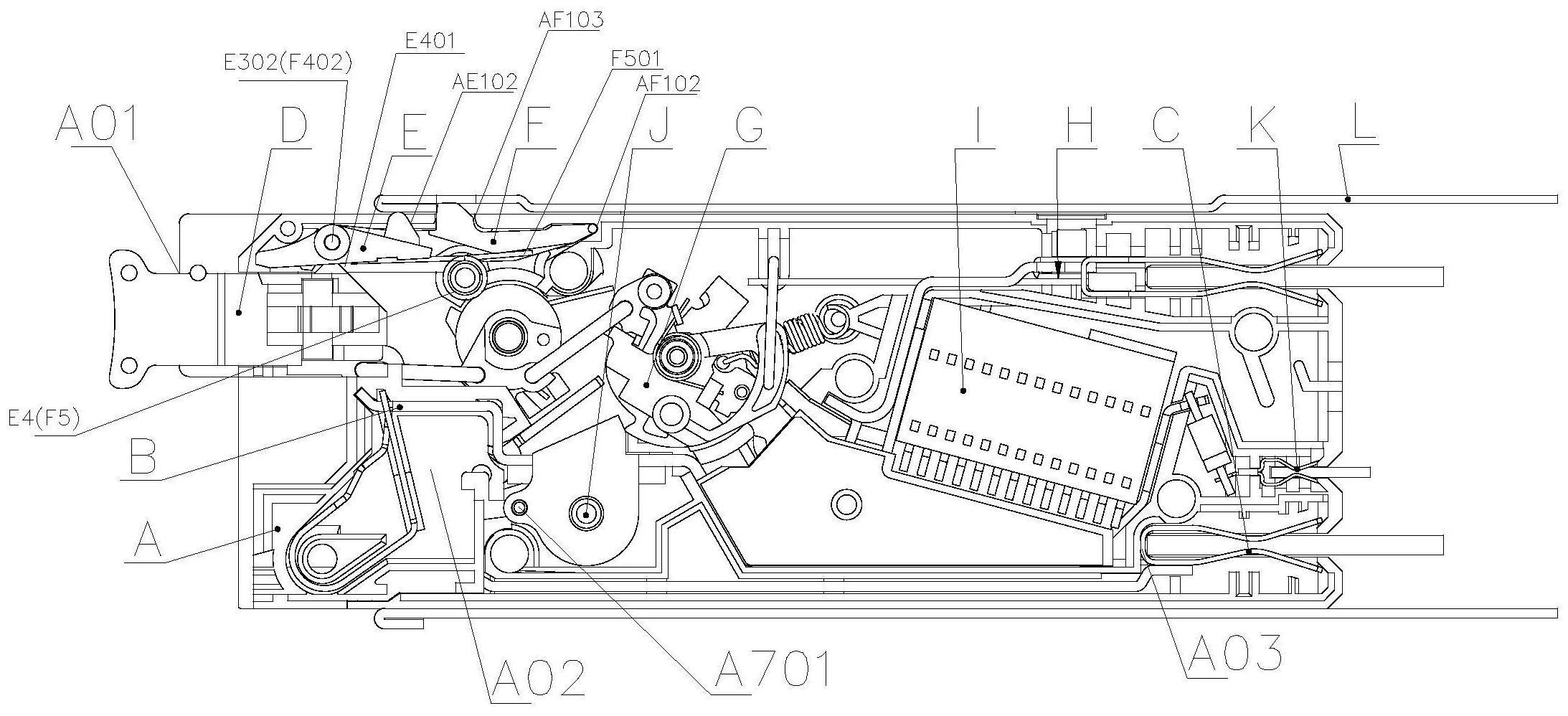

一种插入式小型断路器，它包括外壳（A）、出线端（B）、进线端（C）、按钮机构（D）、操作机构（G）、过载保护机构（H）、灭弧机构（I）、短路保护机构（J）和信号端（K），其特征在于:所述按钮机构（D）与锁定装置（E）和固定解锁装置（F）联动。本插入式小型断路器，接线能够直接插入，拆线操作简单方便；同时对锁定机构进行改进，使断路器在机柜外不可随意合闸，在机柜内可自由分合闸，通过除按钮以外的零部件不能将断路器从机柜中拔出，通过拉动按钮可轻松地将断路器从机柜中取出，保证了断路器安装和使用的安全性；断路器适用于特定狭小空间，通过重新排布断路器内部结构，解决断路器局部温升过高的难题。
